모노레일 호이스트 크레인 Monorail Hoist Crane

• 특징
• 외형치수
• 사업결과

특징

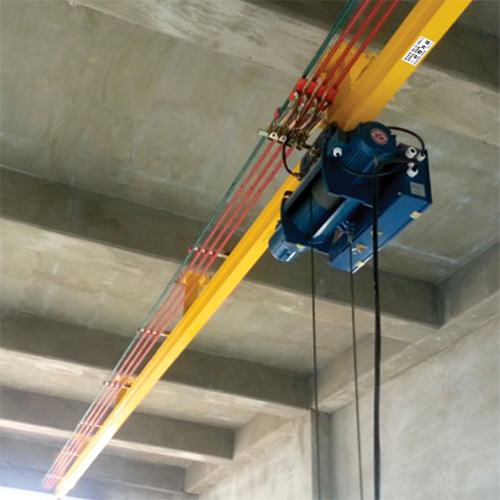

• 건물의 천정에 주행 Rail(I-Beam)을 고정하여 크레인을 연결 후 사용합니다.
• 천정공간이 상당히 작을 때 적합합니다.
• 천장에 바로 시공을 하여 시공비가 저렴합니다.
• 시공시간이 절약됩니다.

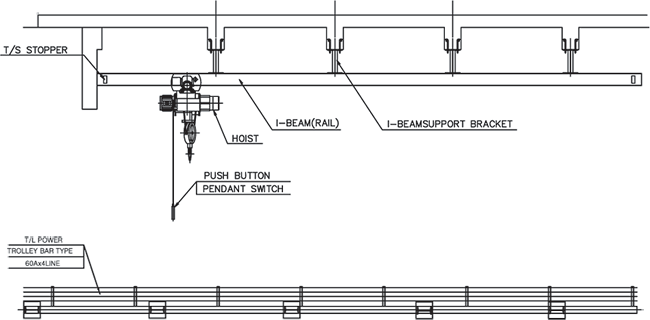

외형치수

I-BEAM A×B×t1	Bracket Pitch(m)
	0.5ton	1ton	2ton	3(2.8ton)	5ton	7.5ton	10ton	15ton	20ton
200×100×7t	5.8	4.1
200×150×9t	8.3	5.9
250×125×7.5t	8.9	6.3	4.6	3.8	2.7
250×125×10t	10.6	7.5	5.5	4.5	3.5
300×125×8t	12.0	8.6	6.2	5.1	3.9	3.2	2.6
300×150×10t	13.9	9.9	7.2	5.9	4.6	3.9	3.3
300×150×11.5t	15.0	10.7	7.7	6.4	5.0	4.2	3.7
300×150×9t	15.2	10.8	7.9	6.5	5.1	4.2	3.4
350×150×12t	18.5	13.2	9.5	7.9	6.2	5.2	4.5
400× 150× 10t	19.2	13.6	9.9	8.2	6.4	5.4	4.4	3.1	2.6
400× 150× 12.5t	22.0	15.7	11.3	9.4	7.3	6.1	5.4	3.9	3.2
400× 175× 11t					8.1	6.8	5.9	4.2	3.4
400× 175× 13t					9.1	7.6	6.6	5.0	4.1
600× 190× 13t					12.9	10.7	9.4	7.2	5.7
600× 190× 16t					14.8	12.3	10.8	8.8	7.3
Min.Radius of curve(m)	1.5	1.5	1.8	1.8	2.3

사업결과

발주처	규격	수량	공사명
대구광역시 상수도사업본부	1ton/2ton/3ton	2/4/2	상수도5차확장사업 취,정수장공사 중 호이스트 설비 제작구입설치
고려산업개발(주)	1ton/2ton/3ton	2/4/1	현풍하수종말처리시설(처리장)공사
경기도 광주시 상수도관리사업소	2ton	2	호이스트 구매
(재)대구기계부품연구원	2.8ton	1	메카센터 시작품제작실 천정크레인 제작설치
경상북도 경산시	1ton	2	경산하수종말처리장 총인처리시설 기기변압용 호이스트 구입
대구광역시 건설관리본부	1ton/2ton	6/1	신천하수처리장 총인시설 설치공사 호이스트 제작설치
경상북도 영천시	1ton/2ton	1/1	영천 일반산업단지 오폐수처리시설공사 3차. 중계펌프장/호이스트
대구 광역시 동구	5ton	1	안심처리수 재이용사업 모노레일 호이스트(지하1층) 구매 설치
경상북도 영천시	2ton	2	영천시 신녕면 공공하수처리시설 설치공사
한국환경공단	1ton/2.8ton/5ton	6/1/1	하남 현대화현장 시설공장 2차분 관급자재 호이스트 요청
한국농어촌공사 예천지사	2ton	1	월포지구 다목적농촌용수개발사업 지급자재(천정크레인) 구입
진지건설(주)	2ton	1	영천일반산업단지 공업용수도 설치공사
