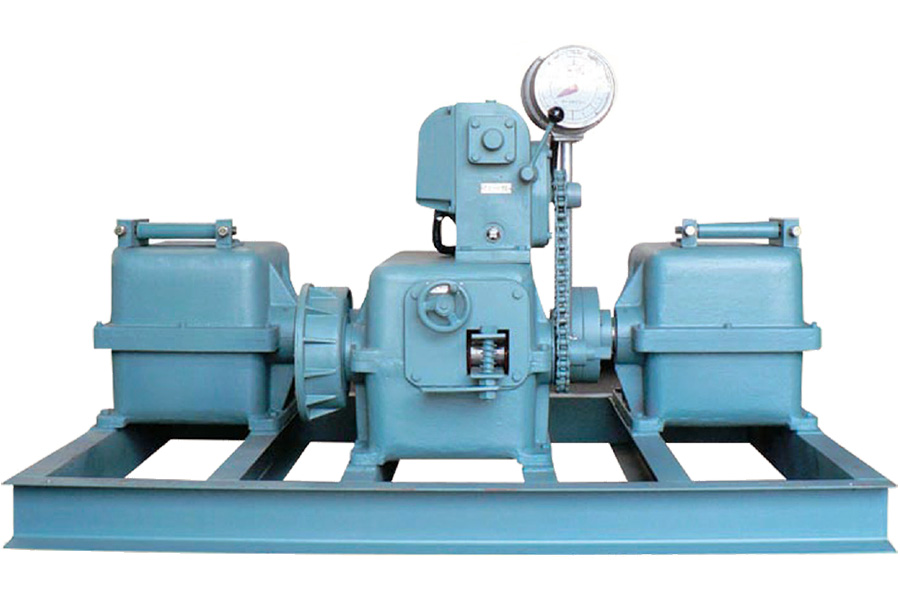

핀잭 방식 권양기 Pin Jack Type Actuator
- 규격
-
- 2ton, 3ton, 5ton, 7.5ton, 10ton, 15ton 용량 중 선별 사용이 가능합니다.
- 특징
-
- 하천 제방, 저수지, 배수로, 양·배수 펌프장 등의 중·대형 수문의 인양장치에 적용됩니다.
- 전동, 수동 겸용 사용이 가능하고, 빠른 이양속도와 강력한 인양 능력을 발휘합니다.
- 권양기 내에 3가지(핸들브레이크, 풋브레이크, 전자브레이크)의 안전 장치와 ACK-BAR에 완충 장치를 설치하여 더욱 안전한 작동이 가능합니다.
주요부 재질
| No. | Part Name | Material |
|---|---|---|
| 1 | Main Gear Box | ASS'Y |
| 2 | Side Gear Box | ASS'Y |
| 3 | 전동 Motor | PUR' |
| 4 | 감속기 | PUR' |
| 5 | 전, 수동 전환장치 | ASS'Y |
| 6 | Hand Brake | ASS'Y |
| 7 | Foot Brake | ASS'Y |
| 8 | 원심 Brake | ASS'Y |
| 9 | Indicator | ASS'Y |
| 10 | 권양기 BASE | SS 400 |
| 11 | RACK-BAR | SS 400 |
※ 수요자의 요구에 따라 다른 재질도 적용 가능합니다.
외형치수
| 인양능력 | Pin JACK | 형식 | 권상능력 | 효율 | 권상속도 (cm/min) |
수동력 | 자중강하 (m/min) |
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | G | |||||||
| 2 Ton (Single) | 800 | 400 | 600 | 200 | SHP 2000 | 2 | 0.8573 | 21.5 | 9.1 | 3.61 | |||
| 3 Ton (Single) | 1505 | 430 | 560 | 215 | 430 | 520 | SHP 300 | 3 | 0.8573 | 15.6 | 9.53 | 3.24 | |
| 5 Ton (Double) | 2065 | 430 | 560 | 1400 | 215 | 430 | 520 | SHPW 5000 | 5 | 0.8573 | 11.4 | 9.54 | 3.19 |
| 7.5 Ton (Double) | 2390 | 520 | 590 | 1800 | 245 | 485 | 530 | SHPW 5000 | 7.5 | 0.8145 | 6.9 | 9.31 | 2.76 |
| 10 Ton (Double) | SHPW 5000 | 10 | 0.8145 | 4.4 | 9.9 | 2.55 | |||||||
