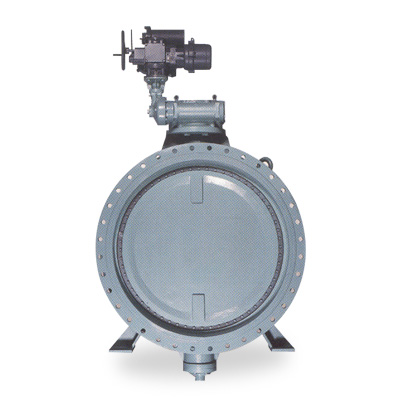

메탈시트 버터플라이밸브 Metal Seat Butterfly Valve

  • 메탈시트 버터플라이밸브는 주로 정수/상수도에 사용되는 것으로 KS B2333 수도용 버터플라이밸브의 사양을 만족합니다. (인증번호 99-1009호)
  • 금속제 시트를 사용함으로서 오염원이 적어 정수/상수 라인에 적합하여 수명이 반영구적입니다.
  • 조작방식으로 수동, 전동, 실린더식(유압 및 공압)이 있으며 기본적으로 과중한 조건하에서도 운전이 용이하도록 설계되어 있습니다.
  • 웜 감속기 취부자리 및 전동이 취부자리는 ISO 5210/1 표준플랜지 사양을 만족합니다.
규격
  • 50㎜ ~ 200㎜ (※ 고객의 요구에 따라 50㎜ 이하의 소구경도 제작 가능합니다.)
  • 수평형 200㎜ ~ 3,000㎜, 수직형 200㎜ ~ 3,000㎜ (※ 고객의 요구에 따라 50㎜ 이하의 소구경도 제작 가능합니다.)
사용압력
  • 1종 : 0.44MPa (4.5kg/㎠)
  • 2종 : 0.74MPa (7.5kg/㎠)
  • 3종 : 0.98MPa (10kg/㎠)
  • KS B 2333의 사용압력 규정을 만족합니다. (※ 고객의 요구에 따라 16kg/㎠ 이상도 제작 가능합니다.)
밸브 접합부
  • 플랜지식으로 표준 규격은 KS B 2333이며 고객의 요구에 따라 다른 규격도 적용 가능합니다.
사용유체
  • 담수 및 해수 (재질이 SSC16일 경우)

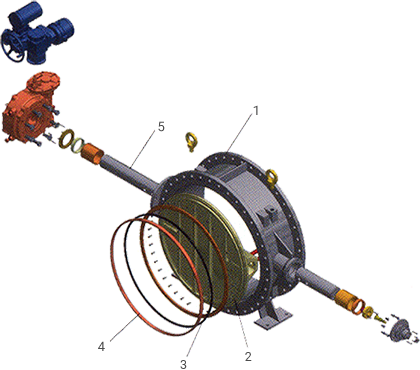

주요부 재질

No Part name Meterial KS
1 Body 구상 흑연 주철품 GCD450
일반 구조용 압연강 SS400
스테인레스주강 SSC13 / SSC14 / SSC16
탄소강 주강 SC410 / SC450
2 Disc 구상 흑연 주철품 GCD450
일반 구조용 압연강 SS400
스테인리스 주강품 SSC13 / SSC14 / SSC16
탄소강 주강품 SC410 / SC450
3 Body Seat 스테인레스강 STS304 / STS316 / STS316L
청동주물 BC6
4 Disc Seat 스테인레스강 STS304 / STS316 / STS316L
청동주물 BC6
5 Stem 스테인리스강 STS410 / STS420J2 / STS304 / STS316 / STS316L

※ 수요자의 요구에 따라서 다른 재질도 적용 가능합니다.

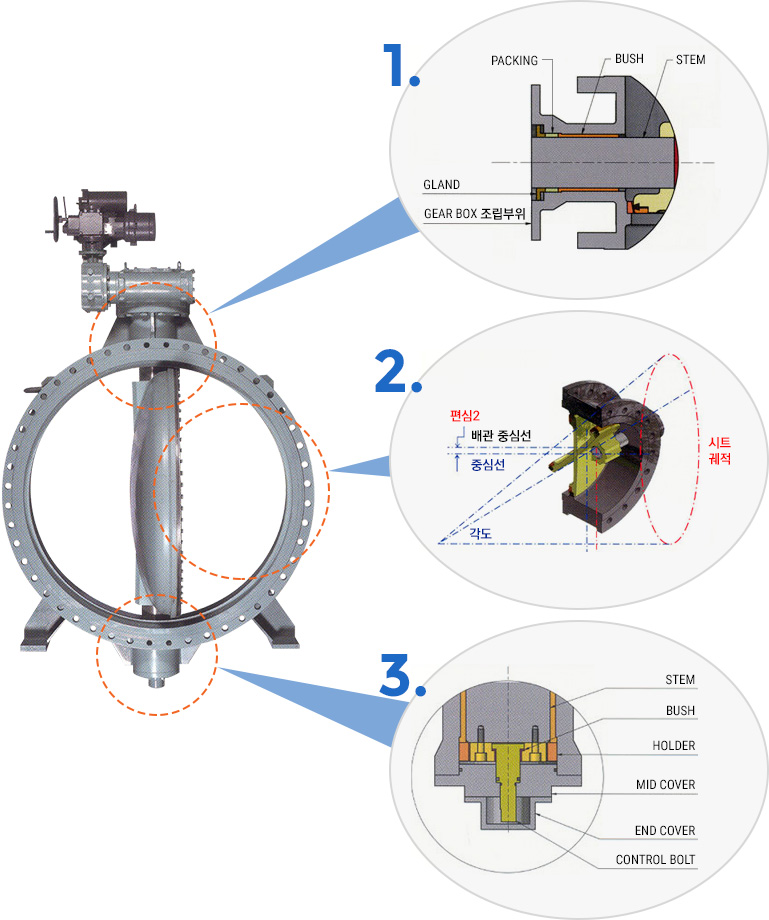

특장점

1. V-Packing 적용
몸통 보스 내에 V-Packing 및 Gland가 조립되어 몸통 보스에 기어박스가 바로 조립되기 때문에 밸브가 차지하는 공간이 적어 협소한 공간에서 설치가 용이하여 누수 및 누유를 완벽하게 차단할 수 있습니다.
2. 편심형 구조
축 중심과 유과경 중심이 편심형 구조로 되어있어 개폐시 양 메탈시트 간의 마찰에서 오는 디스크 시트의 마모, 손상을 방지할 수 있으며, 작동시 과부하를 방지할 수 있어 시트의 수명이 반영구적이므로 유지비의 예산 절감을 할 수 있습니다.
3. 디스크 발란싱 장치
이중구조의 Cover(Mic 및 End Cover) 적용으로 밸브를 분해하지 않고 시트 접촉면 조절이 가능하므로 시트부에서 누수 등 긴급 상황 발생시 조치가 용이합니다. (특허 제10-1203680호)
