벨로우즈 신축형 체크밸브 Bellows Check Valves
- 벨로우즈형 신축장치에 의한 자유로운 밸브 면간조절 및 유체통과시 발생되는 관의 팽창 및 수축 축방향의 신축현상을 흡수하며,
지반침하, 지진 등에 의해 발생되는 상/하, 좌/우 전방향의 고나로 전이와 온도변화 등에 의해 발생하는 수평방향의 전이로부터 밸브 및 관로계통의 시설을 보호합니다. - 체크밸브는 상/하수도 관로에 사용되며, 펌프가동 중단 시 발생하는 역류를 차단하여 펌프나 관로상의 기자재를 보호하는 역할을 수행합니다.

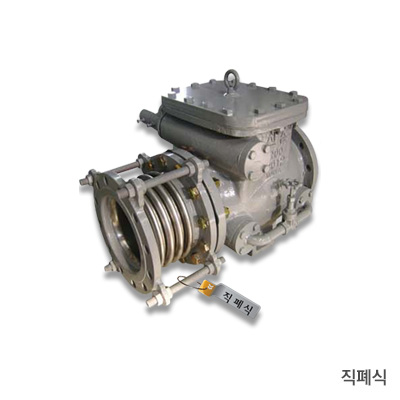

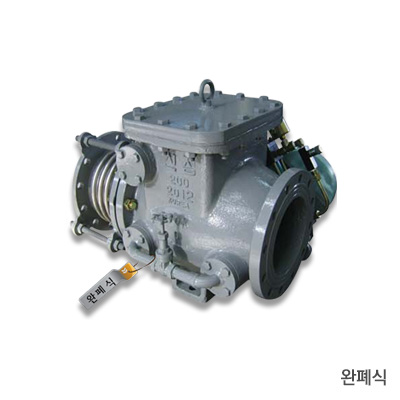

- 사용자의 요구에 따라 역류에 의한 급작스러운 닫힘을 방지하기 위하여 충격완충장치(DASH-POT)를 부착한 완폐식 체크밸브 적용이 가능합니다.
- 사용자 요구에 따라 바이패스 밸브나 무게추(Weight) 및 점검구 적용이 가능합니다.
- 규격
-
- 200㎜ ~ 1,000㎜ (※ 고객의 요구에 따라 호칭경 200㎜ 이하 및 1,000㎜ 이상의 대구경도 제작 가능합니다.)
- 사용압력
-
- 1종 : 0.44MPa (4.5㎏/㎠)
- 2종 : 0.74MPa (7.5㎏/㎠)
- 3종 : 0.98MPa (10㎏/㎠)
- 고객의 요구에 따라 최고 1.57MPa(16㎏/㎠) 이상의 고압도 가능합니다.
- 밸브 접합부
-
- 플랜지식으로 표준 규격은 KS D3578, KS B 1511 이며 고객의 요구에 따라 다른 규격도 적용 가능합니다.
- 사용유체
-
- 담수 및 해수
주요부 재질
| No | Part Name | Material | KS |
|---|---|---|---|
| 1 | 몸통 | 구상 흑연 주철 | GCD450 |
| 일반 구조용 압연강 | SS400 | ||
| 스테인레스 주강 | SSC13 | ||
| 탄소강 주강 | SC410 | ||
| 2 | 디스크 | 구상 흑연 주철 | GCD 450 |
| 일반 구조용 압연강 | SS400 | ||
| 스테인레스 주강 | SSC13 | ||
| 탄소강 주강 | SC410 | ||
| 3 | 몸통 시트 | 스테인레스 강 | STS304 |
| 청동 주물 | BC6 | ||
| 4 | 디스크 시트 | 청동주물 | BC6 |
| 스테인레스 강 | STS304 | ||
| 수도용 고무 | NBR/EPDM | ||
| 5 | 밸브대 | 스테인레스 강 | STS304 |
| 6 | 신축관 몸체 | 스테인레스 강 | STS304 |
| 7 | 벨로우즈 | 스테인레스 강 | STS304 |
| 8 | 슬리브 | 스테인레스 강 | STS304 |
외형치수
| 호칭경 | L1 | L2 | Flange | *A1 (직폐식) |
*A2 (완폐식) |
*A3 | *H1 | *H2 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ØD | ØC | ØG | n-Øh | T × f | ||||||||
| 200 | 465 | 250 | 342 | 295 | 264 | 8-23 | 22 × 2 | 220 | 400 | 340 | 200 | 390 |
| 250 | 600 | 260 | 410 | 350 | 319 | 12-23 | 24 × 3 | 240 | 460 | 350 | 230 | 450 |
| 300 | 650 | 270 | 464 | 400 | 367 | 12-23 | 24 × 3 | 310 | 520 | 400 | 260 | 490 |
| 350 | 700 | 280 | 530 | 460 | 427 | 16-23 | 26 × 3 | 360 | 580 | 430 | 290 | 530 |
| 400 | 750 | 300 | 582 | 515 | 477 | 16-27 | 26 × 3 | 450 | 620 | 450 | 320 | 600 |
| 500 | 760 | 350 | 706 | 620 | 582 | 20-27 | 28 × 3 | 560 | 690 | 500 | 360 | 680 |
| 600 | 1050 | 400 | 810 | 725 | 682 | 20-30 | 30 × 3 | 650 | 760 | 630 | 430 | 820 |
| 700 | 1200 | 450 | 928 | 840 | 797 | 24-30 | 32 × 3 | 710 | 830 | 690 | 500 | 940 |
| 800 | 1270 | 500 | 1034 | 950 | 904 | 24-33 | 34 × 3 | 760 | 920 | 740 | 560 | 1010 |
| 900 | 1350 | 520 | 1156 | 1050 | 1004 | 28-33 | 36 × 3 | 810 | 970 | 810 | 600 | 1110 |
| 1000 | 1360 | 530 | 1262 | 1160 | 1111 | 28-36 | 38 × 3 | 860 | 1040 | 920 | 650 | 1160 |
1. 플랜지는 KS D 3578 F-12 규격 기준이며, 사용자의 요구에 따라 다른 규격도 적용할 수 있습니다.
2. 밸브의 면간거리는 제작사 표준사양을 적용합니다.
3. * 표시 치수는 참고용 치수입니다.
