주철재 수문 (원형)

본문 바로가기

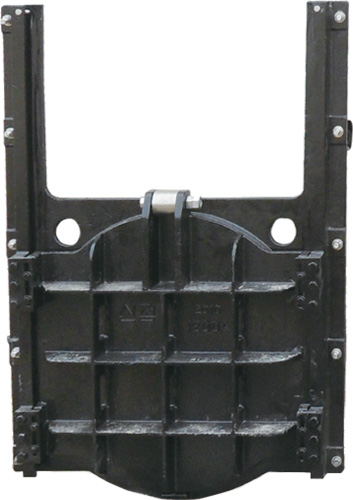

주철재 수문 (원형) / 스테인리스 수문 (원형) Cast Iron Sluice Gate (Circle) / Stainless Steel Sluice Gate (Circle)

규격
  • Ø250㎜ ~ Ø3,000㎜ (사용자의 요구에 따라 호칭경 Ø3,000㎜ 이상의 대구경도 제작 가능합니다.)
특징
  • 상·하수로, 관개수로, 정화 플랜트 등과 배수지, 저수지, 집수지 등의 유출입구에 사용되며 구조가 간단하고 조작이 용이하며, 부식에 강하고 매우 튼튼하여 정밀하고 정확한 작동이 가능하고, 높은 수압에도 안전합니다.
  • 전동, 수동 조작이 가능합니다.
  • 제작 재질은 동일하나 그 사용처에 따라 사통수문, 취수탑 수문으로 부르기도 합니다.

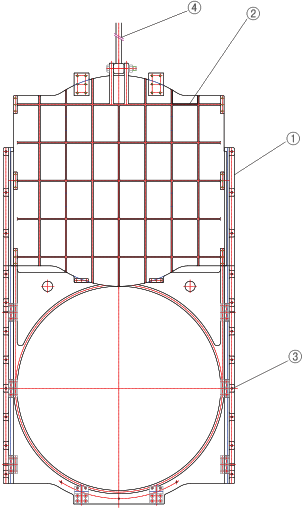

주요부 재질

No. Part Name Material KS
1 Body Ductile Cast lron
Stainless Steel
GCD 450
스테인리스제
일반구조용 압연강재 SS 400
2 Disk Ductile Cast Iron
Stainless Steel
GCD 450
스테인리스제
일반구조용 압연강재 SS 400
3 Seat Bronze Casting
Stainless Steel
BC 6, STS 304, 316, 316L
4 Stem Stainless Steel STS 304, 316, 316L

※ 수요자의 요구에 따라 다른 재질도 적용 가능합니다.

외형치수

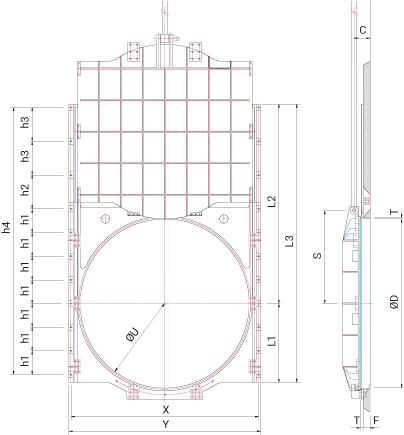

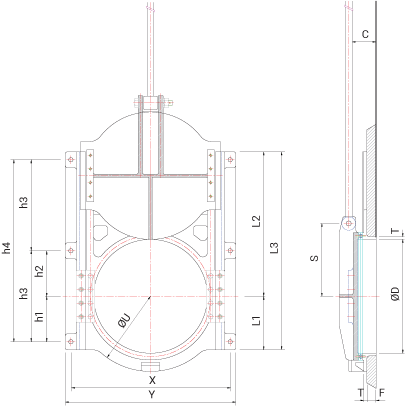

Sluice Gate(circle) Dimensions (Ø250㎜ ~ Ø500㎜) / Unit : mm
Gate Size
(ØD)
h1 h2 h3 h4 X Y ØU L1 L2 L3 F C S T
250 95 145 240 440 420 465 360 125 375 500 33 67 185 12
300 100 160 260 520 470 515 430 135 455 590 33 77 215 12
400 150 210 360 720 600 650 540 185 605 790 33 77 270 13
500 180 260 440 880 700 750 660 215 735 950 40 81 320 13

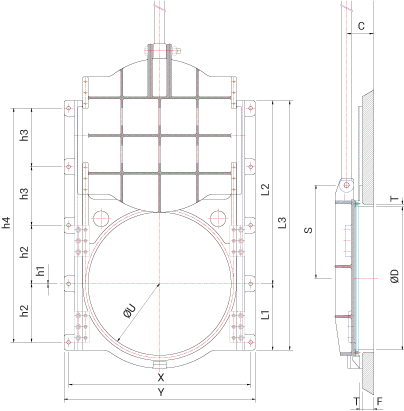

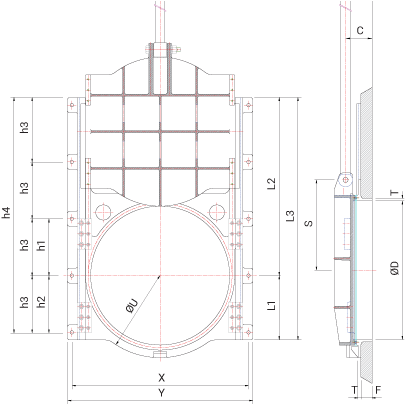

Sluice Gate(circle) Dimensions (Ø600㎜ ~ Ø900㎜) / Unit : mm
Gate Size
(ØD)
h1 h2 h3 h4 X Y ØU L1 L2 L3 F C S T
600 130 210 340 1020 860 920 780 260 860 1120 50 81 365 16
700 120 250 370 1200 960 1020 900 300 1000 1300 55 85 430 16
800 140 280 420 1400 1060 1120 1000 320 1020 1340 60 90 490 16
900 200 300 500 1620 1160 1210 1120 370 1230 1600 70 100 540 18

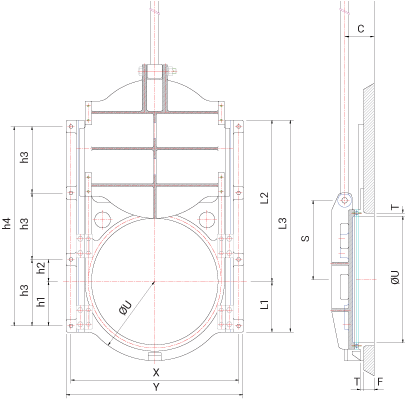

Sluice Gate(circle) Dimensions (Ø1,000㎜ ~ Ø1,200㎜) / Unit : mm
Gate Size
(ØD)
h1 h2 h3 h4 X Y ØU L1 L2 L3 F C S T
1000 360 360 360 1600 1300 1370 1300 425 1305 1730 80 110 615 20
1100 450 450 450 1800 1400 1470 1300 510 1410 1920 80 111 650 20
1200 500 500 500 2000 1500 1570 1400 560 1560 2120 80 111 700 20
Cast Iron Sluice Gate(circle) Dimensions (Ø1,300㎜ ~ Ø1,600㎜) / Unit : mm
Gate Size
(ØD)
h1 h2 h3 h4 X Y ØU L1 L2 L3 F C S T
1300 160 320 400 2080 1630 1710 1700 550 1670 2220 90 130 785 25
1350 170 330 420 2160 1660 1740 1750 570 1730 2300 90 130 810 25
1400 180 350 420 2240 1730 1810 1800 600 1780 2380 90 130 835 25
1500 200 380 400 2320 1800 1885 1900 650 1890 2540 100 130 860 25
1600 200 400 480 2560 1940 2020 2000 670 2030 2700 100 130 935 25
Cast Iron Sluice Gate(circle) Dimensions (Ø1,700㎜ ~ Ø3,000㎜) / Unit : mm
Gate Size
(ØD)
h1 h2 h3 h4 X Y ØU L1 L2 L3 F C S T
1700 320 380 380 2740 2040 2120 2100 720 2180 2900 125 155 990 25
1800 330 330 420 2910 2140 2220 2200 740 2330 3070 125 155 1040 25
1900 350 440 440 3070 2240 2420 2300 780 2450 3230 125 155 1090 25
2000 370 450 450 3200 2340 2520 2400 820 2540 3360 125 155 1140 25
2500 400 400 550 4450 2830 2900 2900 1300 3305 4605 125 280 1400 25
3000 420 420 600 4740 3330 3400 3400 1400 3535 4935 125 155 1650 25
