버터플라이식 체크밸브

본문 바로가기

버터플라이식 체크밸브 Butterfly Check Valves

  • 체크밸브는 상/하수도에 관로에 사용되며, 펌프가동 중단시 발생하는 역류를 차단하여 펌프나 관로상의 기자재를 보호하는 역할을 수행합니다.
  • 기존 스윙식 체크밸브에 비해 면간거리가 짧아 설치공간에 제약이 적습니다.
  • 사용자의 요구에 따라 역류에 의한 급작스러운 닫힘을 방지하기 위하여 충격완충장치(DASH-POT)를 부착한 완폐식 체크밸브 적용이 가능합니다.
  • 사용자 요구에 따라 바이패스 밸브나 무게추(Weight) 적용이 가능합니다.
규격
  • 200㎜ ~ 2,500㎜ (※ 고객의 요구에 따라 200㎜ 이하 및 2,500㎜ 이상의 대구경도 제작 가능합니다.)
사용압력
  • 1종 : 0.44MPa (4.5㎏/㎠)
  • 2종 : 0.74MPa (7.5㎏/㎠)
  • 3종 : 0.98MPa (10㎏/㎠)
  • 고객의 요구에 따라 최고 1.57MPa(16㎏/㎠) 이상의 고압도 가능합니다.
밸브 접합부
  • 플랜지식으로 표준 규격은 KS D3578, KS B 1511 이며 고객의 요구에 따라 다른 규격도 적용 가능합니다.
사용유체
  • 담수 및 해수

주요부 재질

No Part Name Material KS
1 몸통 구상 흑연 주철 GCD450
일반 구조용 압연강 SS400
스테인레스 주강 SSC13
탄소강 주강 SC410
2 디스크 구상 흑연 주철 GCD 450
일반 구조용 압연강 SS400
스테인레스 주강 SSC13
탄소 강주강 SC410
3 몸통시트 스테인레스 강 STS304
청동 주물 BC6
4 디스크시트 수도용고무 NBR/EPDM
5 밸브대 스테인레스강 STS304

외형치수

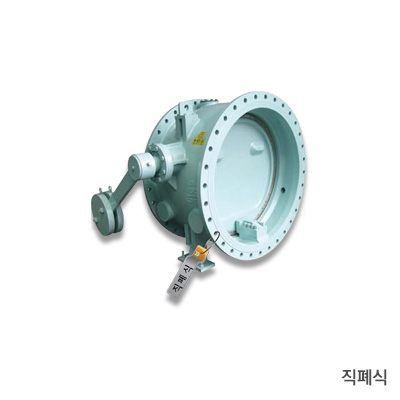

직폐식

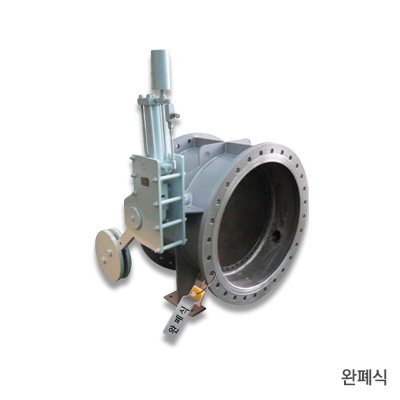

완폐식
Swing Check Valves Dimensions / Unit : mm
호칭경 L Flange *A1 *A2
(완폐식)
*A3
(직폐식)
*H1 X Y n-ØH
ØD ØC ØG n-Øh T × f
200 300 342 295 264 8-23 22 × 2 150 270 200 160 - - -
250 380 410 350 319 12-23 24 × 3 180 310 250 200 - - -
300 400 464 400 367 12-23 24 × 3 230 350 280 250 - - -
350 430 530 460 427 16-23 26 × 3 270 390 340 290 - - -
400 490 582 515 477 16-27 26 × 3 320 430 400 350 - - -
450 500 652 565 518 20-27 28 × 3 380 480 470 390 - - -
500 530 706 620 582 20-27 28 × 3 430 530 510 400 500 160 4-23
600 560 810 725 682 20-30 30 × 3 500 620 590 450 600 180 4-23
700 610 728 840 797 24-30 32 × 3 610 700 660 600 640 200 4-23
800 690 1034 950 904 24-33 34 × 3 670 750 710 550 800 230 4-23
900 740 1156 1050 1004 28-33 36 × 3 730 790 750 600 900 240 4-27
1000 770 1262 1160 1111 28-36 38 × 3 840 840 800 650 1000 250 4-27
1100 800 1366 1270 1200 32-36 41 × 3 950 950 910 700 1100 260 4-27
1200 820 1470 1387 1304 32-36 43 × 3 950 1040 1000 750 1080 270 4-27
1350 850 1642 1552 1462 36-40 45 × 3 1060 1210 1160 825 1350 280 4-33
1500 900 1800 1710 1462 36-40 48 × 3 1150 1330 1280 920 1500 300 4-33
1600 920 1950 1870 1770 40-40 53 × 3 1270 1440 1380 970 1600 300 4-33
1650 920 1950 1870 1770 40-40 53 × 3 1330 1510 1460 1010 1650 300 4-33
1800 950 2115 2020 1960 44-49 55 × 3 1470 1670 1590 1090 1800 300 4-33
2000 980 2325 2230 2170 48-49 58 × 4 1590 1830 1780 1150 2000 300 4-42

1. 플랜지는 KS D 3578 F-12 규격 기준이며, 사용자의 요구에 따라 다른 규격도 적용할 수 있습니다.
2. 밸브의 면간거리는 제작사 표준사양을 적용합니다.
3. * 표시 치수는 참고용 치수입니다.
