스윙식 체크밸브 Swing Check Valves

체크밸브는 상/하수도에 관로에 사용되며, 펌프가동 중단 시 발생하는 역류를 차단하여 펌프나 관로상의 기자재를 보호하는 역할을 수행합니다.
사용자의 요구에 따라 역류에 의한 급작스러운 닫힘을 방지하기 위하여 충격완충장치(Dash-Pot)를 부착한 완폐식 체크밸브 적용이 가능합니다.
사용자 요구에 따라 바이패스밸브나 무게추(Weight) 적용이 가능합니다.

규격

200㎜ ~ 1,500㎜ (※ 고객의 요구에 따라 200㎜ 이하 및 1,500㎜ 이상의 대구경도 제작 가능합니다.)

사용압력

1종 : 0.44MPa (4.5㎏/㎠)
2종 : 0.74MPa (7.5㎏/㎠)
3종 : 0.98MPa (10㎏/㎠)
고객의 요구에 따라 최고 1.57MPa(16㎏/㎠) 이상의 고압도 가능합니다.

밸브 접합부

플랜지식으로 표준 규격은 KS D3578, KS B 1511 이며 고객의 요구에 따라 다른 규격도 적용 가능합니다.

사용유체

담수 및 해수

주요부 재질
외형치수

주요부 재질

No	Part Name	Material	KS
1	몸통	구상 흑연 주철	GCD450
		일반 구조용 압연강	SS400
		스테인레스 주강	SSC13
		스테인레스 강	STS304
		탄소강 주강	SC410
2	디스크	구상 흑연 주철품	GCD 450
		일반 구조용 압연강재	SS400
		스테인레스 주강	SSC13
		탄소강 주강	SC410
3	몸통 시트	스테인레스 강	STS304
3	몸통 시트	청동 주물	BC6
4	디스크 시트	청동 주물	BC6
		스테인레스 강	STS304
		수도용 고무	NBR/EPDM
5	밸브대	스테인레스 강	STS304

외형치수

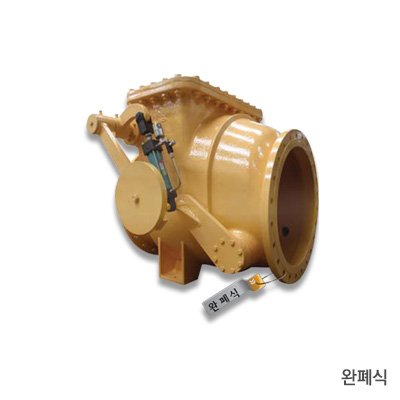

완폐식 체크밸브

**Swing Check Valves Dimensions** / Unit : mm
모델명	호칭경	L	Flange					*A1 (완폐식)	*A3	*H1	*H1
모델명	호칭경	L	ØD	ØC	ØG	n-Øh	T×f	*A1 (완폐식)	*A3	*H1	*H1
SJM-SC1-200	200	465	342	295	264	8-23	22×2	250	280	100	150
SJM-SC1-250	250	600	410	350	319	12-23	25×3	460	350	230	450
SJM-SC1-300	300	650	464	400	367	12-23	27×3	520	400	260	490
SJM-SC1-350	350	700	530	460	427	16-23	28×3	580	430	290	530
SJM-SC1-400	400	800	582	515	477	16-27	29×3	620	450	320	600
SJM-SC1-450	450	850	652	565	518	20-27	30×3	660	490	340	634
SJM-SC1-500	500	900	706	620	582	20-27	31×3	690	500	360	680
SJM-SC1-600	600	1050	810	725	682	20-30	34×3	760	630	430	820
SJM-SC1-700	700	1200	928	840	797	24-30	34×3	830	690	500	940
SJM-SC1-800	800	1270	1034	950	904	24-33	36×3	920	740	560	1010
SJM-SC1-900	900	1350	1156	1050	1004	28-33	38×3	970	810	600	1110
SJM-SC1-1000	1000	1360	1262	1160	1111	28-36	42×3	1040	920	650	1160
SJM-SC1-1100	1100	1450	1366	1270	1200	32-36	43×3	1150	1050	740	1300
SJM-SC1-1200	1200	1540	1470	1387	1304	32-36	45×3	1280	1200	820	1450
SJM-SC1-1350	1350	1650	1642	1552	1462	36-40	51×3	1390	1330	910	1590
SJM-SC1-1500	1500	1750	1800	1710	1620	36-40	53×3	1500	1450	1000	1700

1. 플랜지는 KS D 3578 F-12 규격 기준이며, 사용자의 요구에 따라 다른 규격도 적용할 수 있습니다.
2. 밸브의 면간거리는 제작사 표준사양을 적용합니다.
3. * 표시 치수는 참고용 치수입니다.

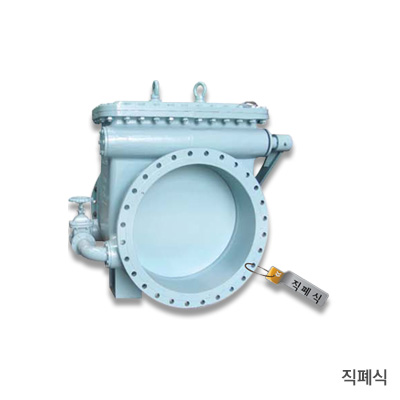

직폐식 체크밸브

**Swing Check Valves Dimensions** / Unit : mm
모델명	호칭경	L	Flange					*A2 (직폐식)	*A3	*H1	*H1
모델명	호칭경	L	ØD	ØC	ØG	n-Øh	T × f	*A2 (직폐식)	*A3	*H1	*H1
SJM-SC2-200	200	465	342	295	264	8-23	22×2	200	280	100	150
SJM-SC2-250	250	600	410	350	319	12-23	25×3	270	350	230	450
SJM-SC2-300	300	650	464	400	367	12-23	27×3	360	400	260	490
SJM-SC2-350	350	700	530	460	427	16-23	28×3	420	430	290	530
SJM-SC2-400	400	800	582	515	477	16-27	29×3	500	450	320	600
SJM-SC2-450	450	850	652	565	518	20-27	30×3	540	490	340	634
SJM-SC2-500	500	900	706	620	582	20-27	31×3	580	500	360	680
SJM-SC2-600	600	1050	810	725	682	20-30	34×3	670	630	430	820
SJM-SC2-700	700	1200	928	840	797	24-30	34×3	750	690	500	940
SJM-SC2-800	800	1270	1034	950	904	24-33	36×3	810	740	560	1010
SJM-SC2-900	900	1350	1156	1050	1004	28-33	38×3	890	810	600	1110
SJM-SC2-1000	1000	1360	1262	1160	1111	28-36	42×3	960	920	650	1160
SJM-SC2-1100	1100	1450	1366	1270	1200	32-36	43×3	1030	1050	740	1300
SJM-SC2-1200	1200	1540	1470	1387	1304	32-36	45×3	1100	1200	820	1450
SJM-SC2-1350	1350	1650	1642	1552	1462	36-40	51×3	1160	1330	910	1590
SJM-SC2-1500	1500	1750	1800	1710	1620	36-40	53×3	1220	1450	1000	1700

1. 플랜지는 KS D 3578 F-12 규격 기준이며, 사용자의 요구에 따라 다른 규격도 적용할 수 있습니다.
2. 밸브의 면간거리는 제작사 표준사양을 적용합니다.
3. * 표시 치수는 참고용 치수입니다.
