각형 밸브실

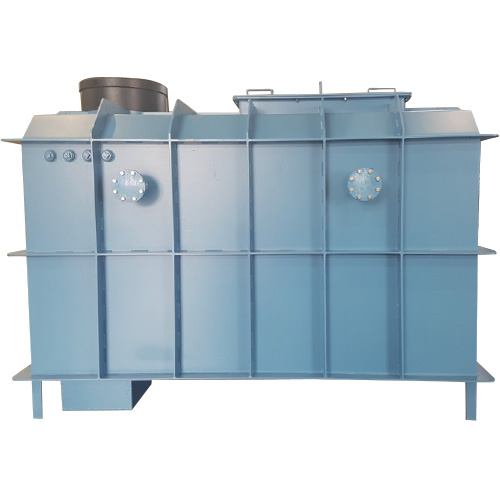

각형 밸브실 Rectangular Valve Room

• 밸브실은 매설된 밸브 및 펌프류의 보호와 유지보수에 목적으로 설치합니다.
• 당사 밸브실은 내부의 또는 외부의 누수를 방지하기 위해 수밀구조로 형성됩니다.
• 탁월한 수밀성으로 밸브 및 펌프의 부식을 방지합니다.
• 강재 밸브실은 콘크리트 밸브실에 비해 운반 및 시공성이 편리하며 경제성이 뛰어납니다.

규격

• 관경 Ø50㎜ ~ Ø1000㎜의 연결구를 갖는 밸브실

접합부

• KP조인트 및 플랜지식 연결

• 주요부 재질
• 외형치수

주요부 재질

No	Part Name	Material	KS
1	몸체	일반구조용 압연강	SS400
2	맨홀 뚜껑 틀	일반구조용 압연강	GCD450
3	맨홀 뚜껑	구상흑연주철	SS400
4	자재반입구	일반구조용 압연강	SS400
5	배관 연결 조인트	일반구조용 압연강	SS400
6	환기구	일반구조용 압연강	SS400
7	전선구 소켓	일반구조용 압연강	SS400

※ 수요자의 요구에 따라 다른 재질도 적용 가능합니다.

외형치수

Rectangular Valve Room / Unit : mm

No	밸브실 크기	L1	W1	H1	t	W3	H2	H3	적용관경
1	1500×1500×1500	1500	1500	1500	12(9)	100	150	600	Ø50~Ø80
2	1500×1500×1800	1500	1500	1500	12(9)	100	150	750
3	1800×1500×1500	1800	1500	1500	12(9)	100	150	600
4	1800×1500×1800	1800	1500	1800	12(9)	100	150	750
5	2000×1500×1500	2000	1500	1500	12	100	150	600
6	2000×1500×1800	2000	1500	1800	12	100	150	750
7	2500×1500×1500	2500	1500	1500	12	100	150	600	Ø100~Ø150
8	2500×1500×1800	2500	1500	1800	12	100	150	750
9	3000×1500×1500	3000	1500	1500	12	100	150	600	Ø150~Ø250
10	3000×1500×1800	3000	1500	1800	12	100	150	750
11	3000×2000×1500	3000	2000	1500	12	100	200	600
12	3000×2000×1800	3000	2000	1800	12	100	200	750
13	3500×1500×1500	3500	1500	1500	12	100	150	600	Ø200~Ø300
14	3500×1500×1800	3500	1500	1800	12	100	150	750
15	3500×2000×1500	3500	2000	1500	12	100	200	600
16	3500×2000×1800	3500	2000	1800	12	100	200	750
17	4000×1500×1500	4000	1500	1500	12	100	150	600
18	4000×1500×1800	4000	1500	1800	12	100	150	750
19	4000×2000×1500	4000	2000	1500	12	100	200	600
20	4000×2000×1800	4000	2000	1800	12	100	200	750
21	4500×1500×1500	4500	1500	1500	12	100	150	600
22	4500×1500×1800	4500	1500	1800	12	100	150	750
23	4500×2000×1500	4500	2000	1500	12	100	200	600
24	4500×2000×1800	4500	2000	1800	12	100	200	750
25	5000×1500×1500	5000	1500	1500	12	100	150	600	Ø600~Ø700
26	5000×1500×1800	5000	1500	1800	12	100	150	750
27	5000×2000×1500	5000	2000	1500	12	100	200	600
28	5000×2000×1800	5000	2000	1800	12	100	200	750

※ 수요자의 요구에 따라 다른 규격도 적용 가능합니다.
