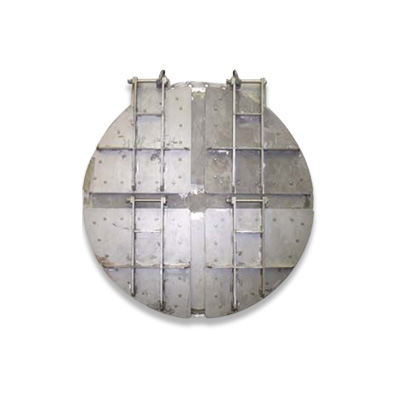

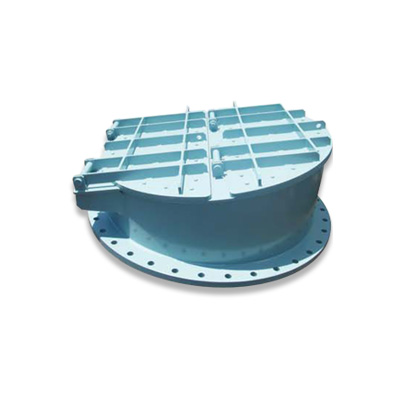

역수방지밸브 Flap Valves

  • 관로의 토출구에 부착되어 자동적으로 역류를 방지하도록 설계되어 있습니다.
  • 체크밸브는 상/하수도 관로에 사용되며, 펌프가동 중단 시 발생하는 역류를 차단하여 펌프나 관로상의 기자재를 보호하는 역할을 수행합니다.
규격
  • 200㎜ ~ 2,500㎜ (※ 고객의 요구에 따라 호칭경 200㎜ 이하 및 2,500㎜ 이상의 대구경도 제작 가능합니다.)
사용압력
  • 최고 0.98MPa (10kg/cm²)
밸브 접합부
  • 플랜지식으로 표준 규격은 KS D 3578, KS B 1511 이며 고객의 요구에 따라 다른 규격도 적용 가능합니다.
사용유체
  • 담수 및 해수

주요부 재질

No Part Name Material KS
1 몸통 회주철품 GC20
일반 구조용 압연강 SS41
2 디스크 회주철품 GC20
일반 구조용 압연강 SS41
3 스테인레스 강 STS304, 403
4 시트 수도용고무 NBR/EPDM

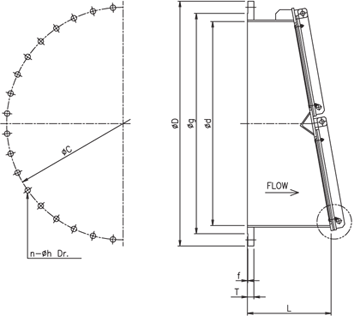

외형치수

Flap Valves Dimensions / Unit : mm
DN Flange Body Remarks
ØD ØG Bolt Hole T × f L I T / in
ØC n-Øh
200 340 264 395 8-23 14 × 2 190 150 5.8 1-Door
250 395 319 350 12-23 24 × 2 215 170 6.6
300 445 367 400 12-23 26 × 3 235 180 6.9
350 505 427 460 16-23 26 × 3 265 200 7.9
400 565 477 515 16-28 36 × 3 280 210 5
450 615 527 565 20-28 28 × 3 300 220 5
500 670 582 620 20-28 30 × 3 320 230 5
600 780 682 725 20-31 33 × 3 360 250 5
700 895 797 840 24-31 35 × 3 400 270 5
800 1015 904 950 24-34 37 × 3 425 280 6
900 1115 1004 1050 28-34 39 × 3 450 290 6
1000 1230 1111 1160 28-37 41 × 3 480 300 7 2-Door
1100 1340 1221 1270 32-37 41 × 3 500 305 8
1200 1470 1304 1387 32-37 43 × 3 525 310 9
1350 1642 1462 1552 36-42 45 × 3 565 325 10
1500 1800 1620 1710 36-42 48 × 3 610 340 11
1650 1950 1770 1860 40-48 50 × 6 655 360 15 4-Door
1800 2115 1960 2020 44-48 51 × 6 700 380 16
2000 2325 2170 2230 48-48 54 × 6 760 400 18
2200 2550 2370 2440 52-56 58 × 6 810 420 19
2400 2760 2570 2650 56-56 60 × 6 860 440 21
2500 2860 2670 2750 56-56 62 × 6 890 450 22

1. 플랜지는 KS D 3578 F-12 규격 기준이며, 사용자의 요구에 따라 다른 규격도 적용할 수 있습니다.
2. 밸브의 면간거리는 제작사 표준사양을 적용합니다.
3. * 표시 치수는 참고용 치수입니다.
