자중강하 수문

본문 바로가기

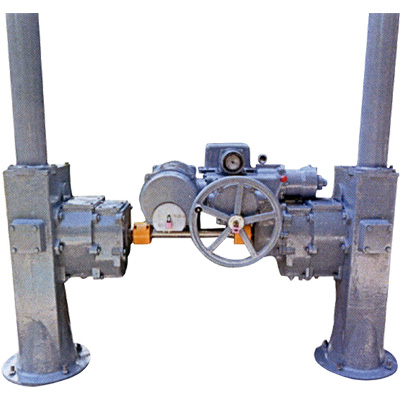

자중강하 수문 Self Descendable Actuator Gate

규격
  • 2ton, 3ton, 5ton, 7.5ton, 10ton, 15ton 용량 중 선별 사용이 가능합니다.

주요부 재질

No. Part Name Material
1 수동핸들
2 자중강하레버
3 윈싱브레이크
4 개도개
5 전동부
6 전동기
7 스위치박스
8 콘트롤판넬
9 전선인출구 2-PFI'JI-PFI½
10 OPTION
11 조인트 OPTION
12 랙카바 OPTION
13 카플링 OPTION
14 중간축 OPTION

※ 수요자의 요구에 따라 다른 재질도 적용 가능합니다.

외형치수

Pin Jack Dimensions / Unit : mm
형식
치수
A B C D E F G T N-P Q
LEC-1S 430 256 150 450 670 300 265 20 4-15 50
LEC-2S 430 303 175 430 660 350 300 20 4-19 60
LEC-3S 430 340 175 430 645 350 300 20 4-19 65
LEC-5S 430 468 175 405 680 350 300 20 4-19 85
LEC-10S 430 664 210 370 735 420 360 25 4-24 105
LEC-20S 490 837 240 495 1010 480x720 400x600 45 4-35 140
LEC-2W 430 303 175 430 660 350 300 20 4-19 60
LEC-3.9W 430 340 175 430 645 350 3000 20 4-19 65
LEC-5W 430 468 175 405 680 350 300 20 4-19 80
LEC-7W 430 468 175 405 680 350 300 20 4-19 85
LEC-7W 430 664 210 370 735 420 360 25 4-24 100
LEC-14W 430 664 210 370 735 420 360 25 4-24 105
LEC-20W 490 837 240 495 1010 480x720 400x600 45 4-35 130
LEC-30W 490 837 240 495 1010 480x720 400x600 45 4-35 140
형식
치수
R H J K S V L1
(최대)
L2
(최대)
L3
(최대/최소)
L4
LEC-1S R157 695 1005 - - 906 2500 2275 - 기술자료
참조
LEC-2S R157 800 1110 - - 1016 3000 2775 -
LEC-3S R157 800 1110 - - 816 3250 3025 -
LEC-5S R157 800 1110 - - 834 4250 4030 -
LEC-10S R157 800 1110 - - 1004 5250 4995 -
LEC-20S R157 900 1400 - - 905 7000 6800 -
LEC-2W R157 800 1110 703 65 1016 3000 2775 6000/950
LEC-3.9W R225 800 1110 660 75 816 3250 3025 6000/950
LEC-5W R225 800 1110 660 100 834 4000 3780 6000/1200
LEC-7W R225 800 1110 660 100 834 4250 4030 6000/1200
LEC-7W R225 800 1110 660 134 1004 5000 4745 6000/1600
LEC-14W R225 800 1110 660 134 1004 5250 4995 6000/1600
LEC-20W R225 900 1400 665 183 905 6500 6300 6000/1800
LEC-30W R275 900 1400 665 183 905 7000 6800 6000/1800
