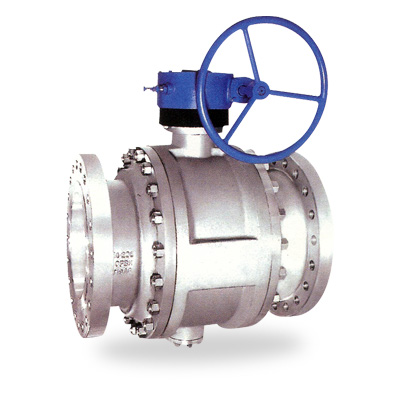

볼 밸브 3 Piece Type 3 Piece Trunnion-Mounted Ball Valve

규격
  • 200㎜ ~ 1,500㎜
  • Design Standard : KS B 2308, API 608
  • Face to Face : KS B 2308, ASME B 16.10
  • Flanged Size : KS B 1511, ASME B 16.5
  • Test & Inspection : KS B 2308, API 598
사용압력
  • 0.98MPa(10kg/㎠), 1.6MPa(Class 150#)
  • 1.96MPa(20kg/㎠), 5.4MPa(Class 300#)
밸브 접합부
  • 플랜지식으로 표준 규격은 KS B 1511, ASME B 16.5이며 고객의 요구에 따라 다른 규격도 적용 가능합니다.
사용유체
  • 상·하수도, 공업용, 가스용

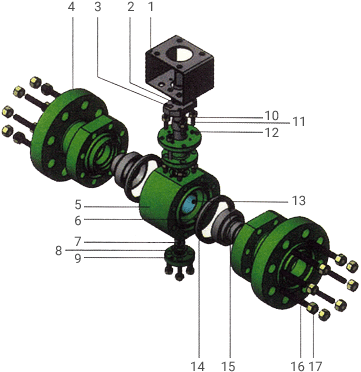

주요부 재질

No Part Name Material
KS ASTM
Carbon Steel Stainless Steel Carbon Steel Stainless Steel
1 Mount Flange STS304 A276-304
2 Gland STS304 A276-304
3 Gland Flange STS304 A276-304
4 Cap SCPH2 SSC13, SSC14, SSC16 A216-WCB A315-CF8, CF8M, CF3M
5 Body SCPH2 SSC13, SSC14, SSC16 A216-WCB A315-CF8, CF8M, CF3M
6 Spring Inconel X-750
7 Lower Stem STS304, 316, 316L A276-304, 316, 316L
8 Gasket PIFE, Flexible Graphite+Stainless Stell
9 Cover SCPH2 SSC13, SSC14, SSC16 A216-WCB A315-CF8, CF8M, CF3M
10 Stem STS304, 316, 316L A276-304, 316, 316L
11 Packing PIFE, Flexible Graphite
12 Grand Flange STS304 A276-304
13 Ball SCC13, SCC14, SCC16 A315-CF8, CF8M, CF3M
14 Gasket PIFE, Flexible Graphite+Stainless Stell
15 Seat PTFE, RTFE, CARBON, Metal+Rubber
16 Bolt STS304, 316, 316L A193-B8, B8M, B3M
17 Nut STS304, 316, 316L A194-8, 8M, 3M

※ 수요자의 요구에 따라서 다른 재질도 적용 가능합니다.

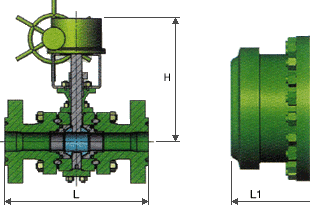

외형치수

Ball Valve Dimensions(200~1500) 0.98MPa(10kg/㎠) 1.6MPa(CLASS 150#) (Unit : ㎜)
DN Flange Butt Welding Manual Operated Worm Gear Operated
L L1 H H W kg
200 457 521 337 337 600 250
250 533 559 385 385 600 390
300 610 635 414 414 800 578
350 686 762 447 447 800 770
400 762 838 545 545 800 1100
450 864 914 545 545 800 1250
500 914 991 585 585 800 1800
600 1067 1143 663 663 800 2400
700 1245 1346 723 723 800 4500
800 1372 1524 923 923 800 6900
900 1524 1727 986 986 800 9700
1000 1721 1930 1061 1061 800 13000
1050 1829 1689 1420 1420 800 15000
1200 2180 2100 1530 1530 800 23000
1400 2300 2250 1640 1640 800 37000
1500 2400 2400 1710 1710 800 39500
Ball Valve Dimensions(200~1500) 1.98MPa(20kg/㎠) 5.4MPa(CLASS 300#) (Unit : ㎜)
DN Flange Butt Welding Manual Operated Worm Gear Operated
L L1 H H W kg
200 502 521 337 337 600 280
250 568 559 385 385 600 410
300 648 635 414 414 800 760
350 762 762 447 447 800 1100
400 838 838 545 545 800 1600
450 914 914 545 545 800 1700
500 991 991 585 585 800 2300
600 1143 1143 663 663 800 3500
700 1346 1346 723 723 800 6000
800 1524 1524 923 923 800 8000
900 1727 1727 986 986 800 11000
1000 2083 2083 1061 1061 800 14000
1050 2050 1960 1420 1420 800 17000
1200 2180 2020 1530 1530 800 25000
1400 2300 2250 1640 1640 800 39500
1500 2400 2400 1710 1710 800 45300

1. 플랜지는 KS B 1511, ASME B 16.5 규격이며, 요구에 따라 다른 규격도 적용할 수 있습니다.
2. 밸브의 면간거리는 KS B 2308, ASME B 16.10 규격이며, 요구에 따라 다른 규격도 적용할 수 있습니다.
