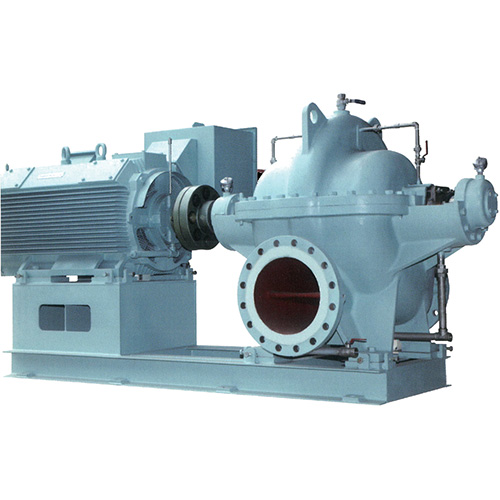

양흡입 볼류트 펌프 Double Suction Volute Pump
- 특성
-
- 높은 효율을 발휘하며 사용범위가 넓다.
- 운전이 정숙하며 고장이 적다.
- 펌프케이싱이 상, 하분리형 구조로 분해 및 점검이 용이하다.
- 볼베어링을 사용하며 그리스윤활 방식으로 수리, 보수가 용이하다.
- 완벽한 다이나믹발란싱과 수력적 평형을 지닌 임펠러를 사용한다.
- 임펠러의 최고 효율 유지 및 보수할 수 있는 임펠러 웨어링을 사용한다.
- 표준사양
-
- 전양점 : 5~120m
- 유량 : 2~300㎥/min
- 온도 : 0~80도
- 구경 : 150~1500㎜
- 용도
-
- 일반 산업용
- 상, 하수도용
- 소화설비용
- 관계농업용
- 발전소 순환수용
- 급수, 배수용
상세시방
| 항목 | 표준 | 비고 / Option | |
|---|---|---|---|
| 설계시방 | 구경 | Ø150㎜ ~ Ø1500㎜ | |
| 유량 | 2㎥/min ~ 300㎥/min | ||
| 양정 | 5m ~ 120m | ||
| 동력 | 7.5㎾ ~ 1000㎾ | ||
| 양액온도 | 0 ~ 80℃ | ||
| 재질 | 케이싱 | 회 주철 (GC200) | 회 주철 + 니켈 포함 (GC200 + Ni 1~2%) |
| 임펠러 | 스테인레스 주강 (SSC13) | 청동 (BC6), 알루미늄 청동 (AIBC3) | |
| 축 | 기계구조용 탄소강 (SM45C) | Stainless Steel (STS304) | |
| 공통베이스 | 냉간압연 강관 (SS400) | ||
| 제작사양 | 임펠러 형식 | Closed | |
| 샤프트 씰 | Grease Packing | Mechanical Seal | |
| 커플링 | Flange Flexible Coupling, Grid Coupling | ||
| Bearing | Ball Bearing | ||
| 토출 플랜지 | KS 10kg/㎠ - R.F Type | KS 16kg/㎠ - R.F Type | |

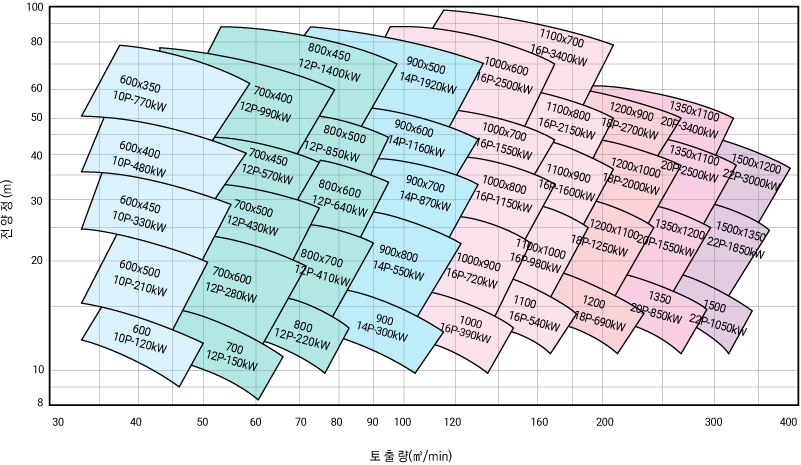

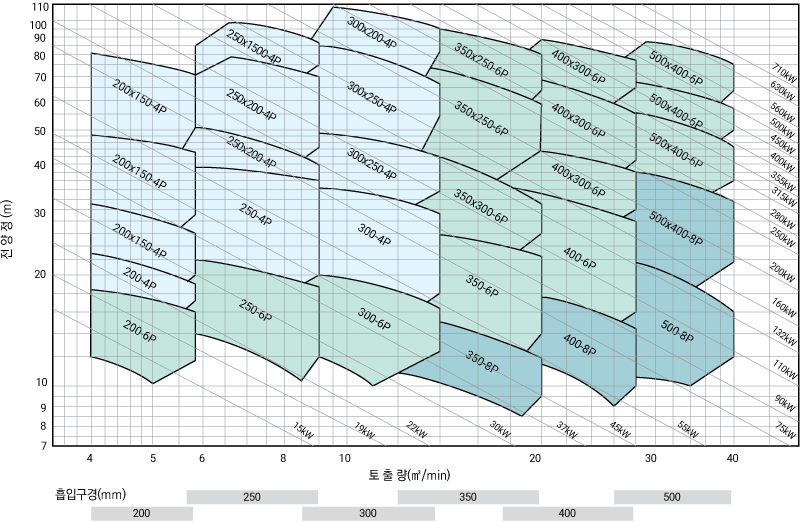

선정표

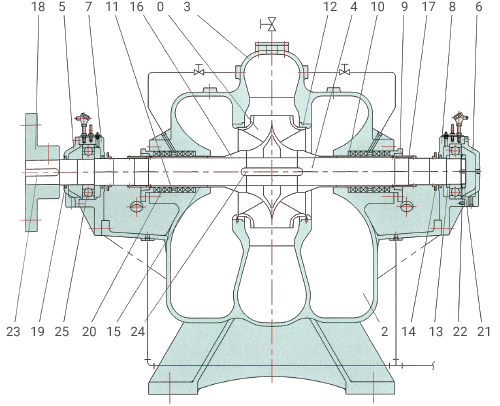

주요부 재질
| No. | 부품명 | 재질 |
|---|---|---|
| 1 | 임펠러 | SSC13 |
| 2 | 하부 케이싱 | GC200 |
| 3 | 상부 케이싱 | GC200 |
| 4 | 펌프 축 | STS304 |
| 5 | 베어링 하우징 (커플링측) | GC200 |
| 6 | 베어링 하우징 (반커플링측) | GC200 |
| 7 | 베어링 커버 (커플링측) | GC200 |
| 8 | 베어링 커버 (반커플링측) | GC200 |
| 9 | 그랜드 | GC200 |
| 10 | 패킹 시트 | STS304 |
| 11 | 랜턴링 | STS304 |
| 12 | 케이싱 웨어링 | BC6 |
| 13 | 웨어링 시트 | STS304 |
| 14 | 수절링 | BC6 |
| 15 | 패킹 슬리브 | STS304 |
| 16 | 축 슬리브 | STS304 |
| 17 | 슬리브 너트 | STS304 |
| 18 | 펌프 축 커플링 | GC200 |
| 19 | 오일 씰 | NBR |
| 20 | 그랜드 패킹 | TEFLON |
| 21 | 베어링 너트 | STS304 |
| 22 | 베어링 와셔 | STS304 |
| 23 | 임펠러 키 | STS304 |
| 24 | 커플링 키 | STS304 |
| 25 | 베어링 | STEEL |
