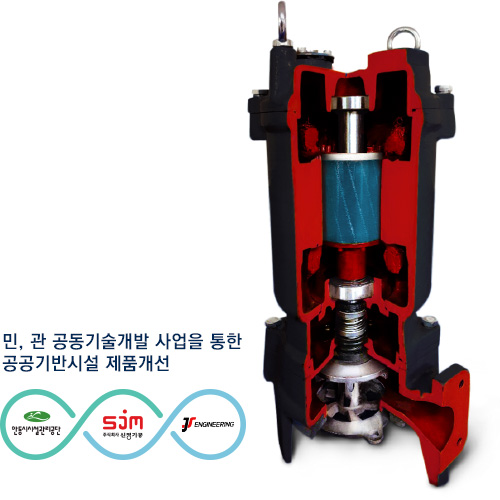

맨홀 커터 펌프 Manhole Cutter Pump
제품개선 목적 공동기술개발을 통해 제품을 개선하여 공공기반 시설물의 효율적 유지관리와 비용절감을 도모하며 지역경제 활성화에 기여하고자 합니다.
- 특징
-
구분 특징 효과 Impeller Type Non-Clog (One Vane) 이물질 및 협잡물의 이송이 원활 Cutter Type Single Cutter 흡입 시 협잡물(긴 섬유 또는 고형물 등) 절단, 흡입측 막힘 현상 해소 (흡입면적 확보로 흡입조건 개선) 기능 추가 분쇄 홈 (Grinding Groove) Cutter와 축에 협잡물 감김 현상 방지 흡입성능 개선 Cutter Plate 슬러지 및 협잡물을 원활하게 통과
- 기술경쟁력
-
구분 세부내용 내구성 주요 부품은 스테인리스 재질로 부식에 강함 경제성 교체주기 연장으로 유지관리비용 절감 및 부품 교체가 용이함 다양성 정수장, 하수처리장, 오수중계펌프장, 맨홀펌프장 등에 적합
- 적용분야
-
구분 적용분야 환경분야 하수처리장, 중계펌프장, 마을하수, 소규모하수중계, 맨홀펌프장 등 농·축산업분야 양수장, 가축분뇨 슬러지이송용 등 건축·빌딩분야 대형식당, 건물(APT/빌딩) 및 공공시설 오폐수이송용 등
- 용도
-
- 오폐수 및 하수 슬러지 이송용
현장사용사례
형식별 현장사용사례

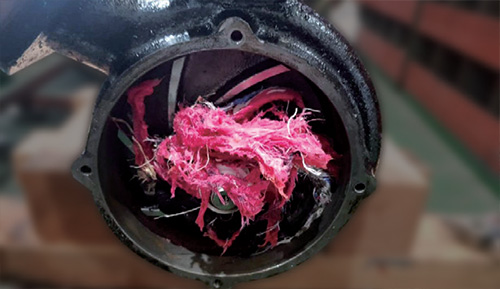

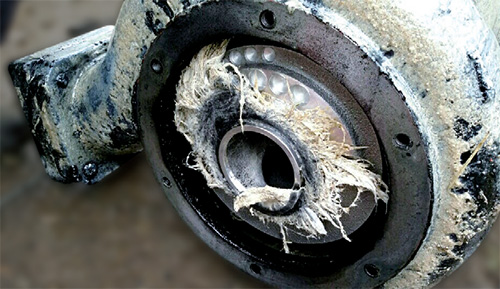

아래 현장사용사례는 맨홀 펌프장의 특성 상 주택밀집지역, 대형음식점 등에서 불명수(물티슈, 기저귀 등)의 유입으로 인해 발생되는 참고 사례입니다.
-
스프르트 임펠러 날개의 폭이 넓어 고형물 통과가 용이합니다. (개선제품 대비 가격 비쌈) -
볼텍스 협잡물(고형물)의 크기가 작을 경우 이송이 원활합니다. (길거나 큰 협잡물의 경우 입구를 막아 흡입성능 저하의 원인이 됨) -
그라인더 협잡물을 흡입측에서 잘게 자르며, 적은 유량 이송에 적합합니다. (그라인더의 면적으로 인해 흡입구 면적이 좁아 흡입유량이 적음) -

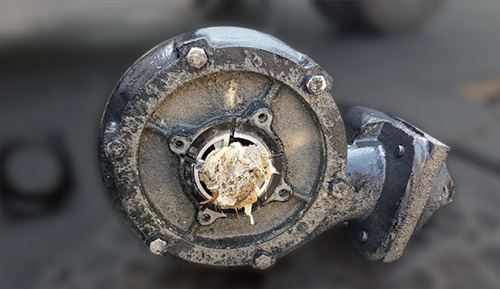

기존 커터 협잡물을 1차 절단 후 이물질을 이송하는 것이 용이합니다. (커팅되지 않은 협잡물이 커터에 감기는 현상 발생)

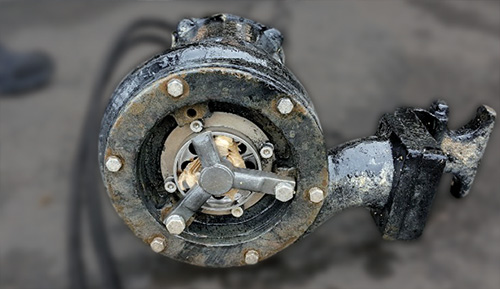

개선 제품

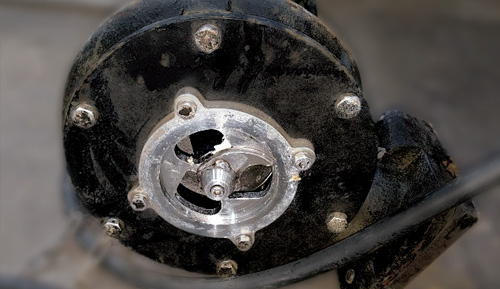

본 개발제품은 안동시 시설관리공단에서 관리하는 맨홀 펌프장(명리지구)에 시제품을 개발 및 설치하여 약 17개월간의 현장 테스트를 거쳐 특허출원완료 및 제품화 하였습니다.
-
개선된 커터펌프의 특징 단수의 커터가 회전하며 흡입되는 협잡물을 절단한 후 이송되므로 펌프 흡입측 막힘현상 및 감김현상을 해소하여 유지관리에 용이합니다.
내부구조도
| No. | 부품명 | 재질 |
|---|---|---|
| 1 | Cable Tube | N.B.R |
| 2 | Bracket GC | 200 |
| 3 | Upper Bearing | STB 2 |
| 4 | Frame | GC 200 |
| 5 | Shaft | STS 410 |
| 6 | Bearing Housing | GC 200 |
| 7 | Oil Seal | N.B.R |
| 8 | Impeller | SSC 13 |
| 9 | Casing | GC 200 |
| 10 | Suction Cover | GC 200 |
| 11 | Cutter Plate | SSC 13 |
| 12 | Cutter | Hi-Cr |
| 13 | Eye Bolt | SS 275 |
| 14 | Rotor | S - 60 |
| 15 | Stator | S - 60 |
| 16 | Lower Bearing | STB 2 |
| 17 | M/C Seal | SIC / SIC |
| 18 | Oil | Turbine Oil |
| 19 | Guide Support | GC 200 |
| 20 | Guide Pipe | STS 304 |
| 21 | Guide Hook | GC 200 |
| 22 | Duck Foot Bend | GC 200 |

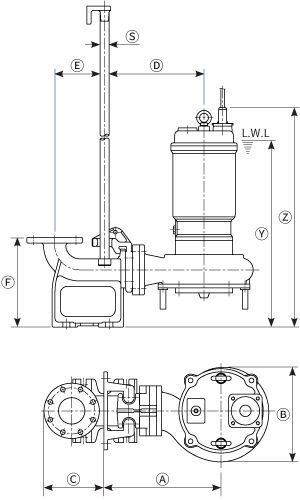

외형치수
| MODEL | A | B | C | D | E | F | S | Y | Z |
|---|---|---|---|---|---|---|---|---|---|
| ASJC-2-8 | 388 | 219 | 168 | 228 | 140 | 250 | 25 | 484 | 584 |
| ASJC-2-15 | 388 | 219 | 168 | 228 | 140 | 250 | 25 | 484 | 584 |
| ASJC-2-22 | 454 | 291 | 168 | 258 | 140 | 250 | 25 | 539 | 654 |
| ASJC-2-37 | 454 | 291 | 168 | 258 | 140 | 250 | 25 | 539 | 654 |
| ASJC-3-55 | 505 | 319 | 257 | 285 | 225 | 285 | 32 | 636 | 801 |
| ASJC-3-75 | 505 | 319 | 257 | 285 | 225 | 285 | 32 | 636 | 801 |
| ASJC-4-110 | 622 | 377 | 285 | 345 | 275 | 305 | 32 | 749 | 922 |
| ASJC-4-150 | 622 | 377 | 285 | 345 | 275 | 305 | 32 | 749 | 922 |
품목 및 규격
| 구경 (㎜) | MODEL | 출력 (㎞) | 전양정 (m) | 토출량 (㎥/min) | 회전수 (rpm) | 중량 (㎏) |
|---|---|---|---|---|---|---|
| 50 | ASJC-2-8 | 0.75 | 4.5 | 0.2 | 1750 | 65 |
| ASJC-2-15 | 1.5 | 8.5 | 0.2 | 1750 | 70 | |
| ASJC-2-22 | 2.2 | 15 | 0.2 | 1750 | 75 | |
| ASJC-2-37 | 3.7 | 15 | 0.4 | 1750 | 85 | |
| 80 | ASJC-3-55 | 5.5 | 10 | 0.8 | 1750 | 110 |
| ASJC-3-75 | 7.5 | 12 | 0.85 | 1750 | 120 | |
| 100 | ASJC-4-110 | 11 | 12 | 1.8 | 1750 | 220 |
| ASJC-4-150 | 15 | 15 | 1.8 | 1750 | 240 |

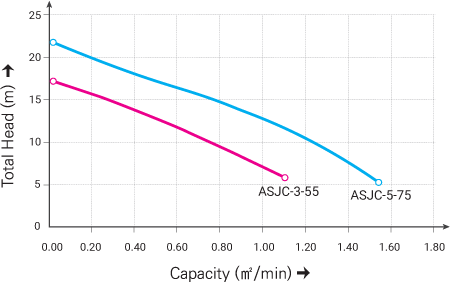

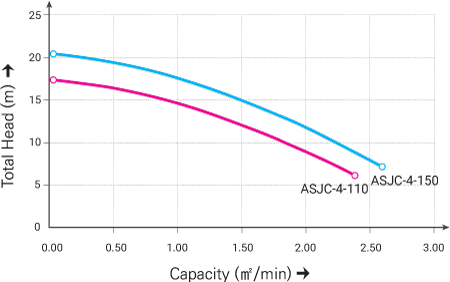

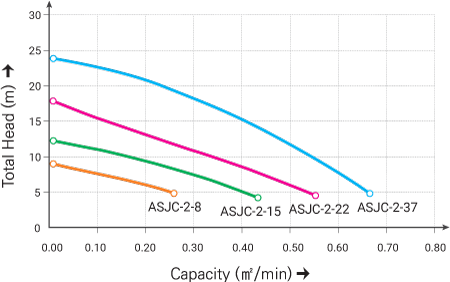

성능곡선
