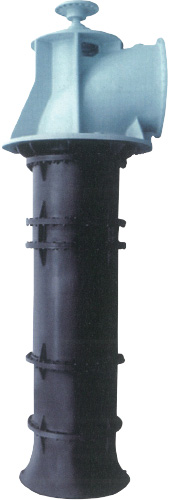

입축축류펌프 Vertical Axial Flow Pump
- 특성
-
- 입축사류펌프에 비해 대유량, 저양정에 사용된다.
- 설치면적이 적게 든다.
- 진공펌프가 필요 없으며, 모터의 침수 우려가 적다.
- 무게중심이 저중심으로 설계되어 진동, 소음이 적다.
- 흡입관에 와류 방지판이 부착되어 와류에 의한 진동이 적다.
- 유지 관리가 용이하도록 설계 제작되었다.
- 현장 여건에 맞는 수중베어링 선택이 가능하다.
- 자체 윤활 : Submersible Bearing
- 청수 윤활 : Rubber Bearing
- 그리스 윤활 : Metal Bearing
- 표준사양
-
- 전양점 : 2~6m
- 유량 : 20~1000㎥/min
- 온도 : 0~45도
- 구경 : 350~2500㎜
- 용도
-
- 일반 산업용
- 하수, 오폐수 처리용
- 도크 배수용
- 발전소 순환수용
- 홍수 배수용
- 농업 용수 취수용
상세시방
| 항목 | 표준 | 비고 / Option | |
|---|---|---|---|
| 설계시방 | 구경 | Ø300㎜ ~ Ø2400㎜ | |
| 유량 | 15㎥/min ~ 850㎥/min | ||
| 양정 | 1.5m ~ 5m | ||
| 동력 | 15㎾ ~ 2000㎾ | ||
| 양액온도 | 0 ~ 45℃ | ||
| 재질 | 케이싱 | 회 주철 (GC200) | 회 주철 + 니켈 포함 (GC200 + Ni 1~2%) |
| 임펠러 | 스테인레스 주강 (SSC13) | 청동(BC6), 알루미늄 청동 (AIBC3) | |
| 축 | 기계구조용 탄소강 (SM45C) | Stainless Steel (STS304) | |
| 토출곡관 | 냉간압연 강관 (SS400) | 회 주철 + 니켈 포함 (GC200 + Ni 1~2%) | |
| 제작사양 | 임펠러 형식 | 축류 (Axial Flow) / Open | |
| 샤프트 씰 | Grease Packing | Mechanical Seal | |
| 커플링 | Sleeve Coupling, Flange Flexible Coupling | ||
| Thrust Bearing | Taper Roller Bearing, Ball Bearing | ||
| Pump Bearing | Submersible Bearing | 자체 윤활 | |
| Rubber Bearing | 외부 급수 윤활 (보호관 타입) | ||
| Metal Bearing | 그리스 윤활 | ||
| 토출 플랜지 | KS 5㎏/㎠ - F.F Type | KS 10㎏/㎠ - R.F Type | |

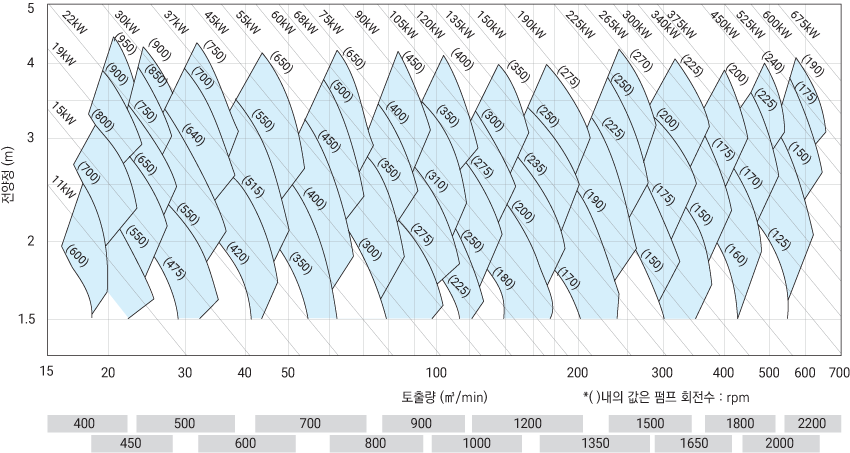

선정표

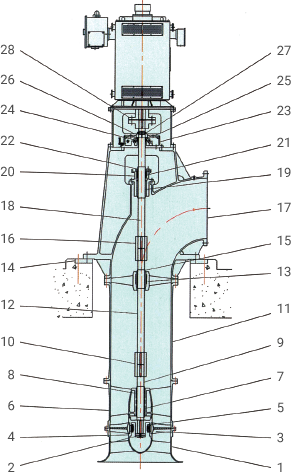

주요부 재질
| No. | 부품명 | 재질 |
|---|---|---|
| 1 | 흡입관 | GC200 |
| 2 | 프로펠러너트 | SSC13 |
| 3 | 프로펠러 | SSC13 |
| 4 | 프로펠러보스 | GC200 |
| 5 | 프로펠러날개 너트 | SSC13 |
| 6 | 안내케이싱 | GC200 |
| 7 | 케이싱슬리브 | STS304 |
| 8 | 수중베어링 | - |
| 9 | 펌프축 | STS304 |
| 10 | 중간커플링 | SC42 |
| 11 | 양수관 | GC200 |
| 12 | 중간축 | STS304 |
| 13 | 수중베어링 하우징 | GC200 |
| 14 | 펌프베드 | SS400 |
| 15 | 수중베어링 슬리브 | STS304 |
| 16 | 중간커플링 | SC42 |
| 17 | 토출곡관 | GC200 |
| 18 | 상부축 | STS304 |
| 19 | 스퍼핑박스 슬리브 | STS304 |
| 20 | 스퍼핑박스 | GC200 |
| 21 | 그리스팩킹 | COTTON+GREASE |
| 22 | 그랜드 | BC6 |
| 23 | 베어링하우징 | GC200 |
| 24 | 스러스트베어링 | - |
| 25 | 베어링하우징 커버 | SS400 |
| 26 | 베어링어댑터 | SC42 |
| 27 | 축조정너트 | SM45C |
| 28 | 플렉시블커플링 | GC200 |
외형치수
| 구경:d | A | B | C | E | G | S | F | n | M |
|---|---|---|---|---|---|---|---|---|---|
| 350㎜ (14inch) | 700 | 1300 | 450 | 500 | 1250 | 70 | 1050 | 6 | M24 |
| 400㎜ (16inch) | 800 | 1400 | 530 | 550 | 1380 | 70 | 1150 | 6 | M24 |
| 450㎜ (18inch) | 900 | 1500 | 600 | 600 | 1550 | 70 | 1250 | 6 | M24 |
| 500㎜ (20inch) | 1050 | 1500 | 630 | 650 | 1630 | 70 | 1400 | 8 | M24 |
| 600㎜ (24inch) | 1100 | 1700 | 700 | 750 | 1800 | 70 | 1500 | 8 | M30 |
| 700㎜ (28inch) | 1250 | 1900 | 800 | 850 | 1950 | 70 | 1650 | 8 | M30 |
| 800㎜ (32inch) | 1400 | 2100 | 900 | 950 | 2150 | 70 | 1800 | 8 | M30 |
| 900㎜ (36inch) | 1550 | 2300 | 1000 | 1000 | 2350 | 90 | 1950 | 8 | M30 |
| 1000㎜ (40inch) | 1750 | 2400 | 1200 | 1050 | 2600 | 90 | 2200 | 12 | M30 |
| 1200㎜ (48inch) | 2050 | 2600 | 1400 | 1200 | 2850 | 90 | 2500 | 12 | M30 |
| 1350㎜ (54inch) | 2300 | 2900 | 1550 | 1350 | 3150 | 120 | 2750 | 12 | M36 |
| 1500㎜ (60inch) | 2600 | 3000 | 1700 | 1500 | 3350 | 120 | 3050 | 16 | M36 |
| 1600㎜ (64inch) | 2900 | 3300 | 1850 | 1600 | 3550 | 120 | 3400 | 16 | M36 |
| 1800㎜ (70inch) | 3100 | 3600 | 2000 | 1700 | 3750 | 150 | 3600 | 16 | M42 |
| 2000㎜ (80inch) | 3300 | 4000 | 2200 | 1900 | 3950 | 150 | 3800 | 16 | M42 |
| 2200㎜ (90inch) | 3500 | 4400 | 2400 | 2100 | 4200 | 150 | 4000 | 16 | M42 |
