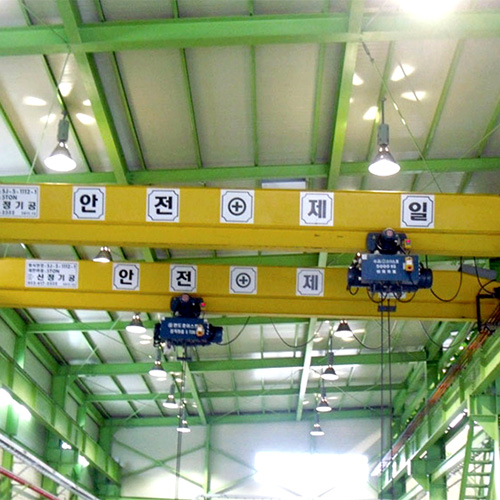

싱글 거더 크레인 Single Girder Crane

특징

  • 간단한 구조로 가격이 싸고 간단한 하역 작업에 효과적입니다.
  • 주행레일 상단과 건물 천정과의 간격이 작을 때 사용합니다.
  • 짧은 스판, 소용량형에 많이 사용됩니다.
  • 보수 점검시 장비가 필요합니다.
  • Hoist가 Girder 하부에 취부되어 권상거리가 짧습니다.

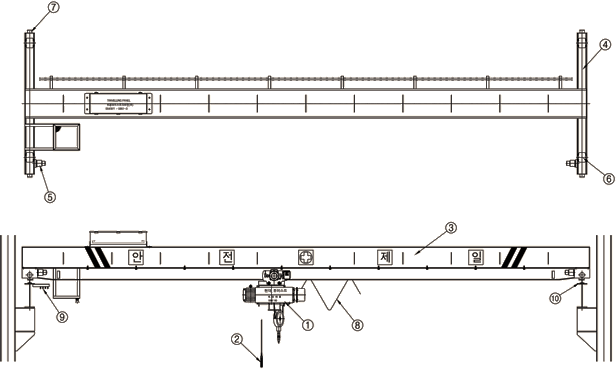

부품식별

No Part Name Remark
1 Electric Hoist
2 6-Push Button Switch
3 Girder
4 End Carriage
5 Long Travel Geared Motor
6 Long Travel Wheel
7 Bumper
8 Five Cross Travel Power Supply Trolley Bar
9 Three Cross Travel Power Supply Trolley Bar
10 Long Travel Rail

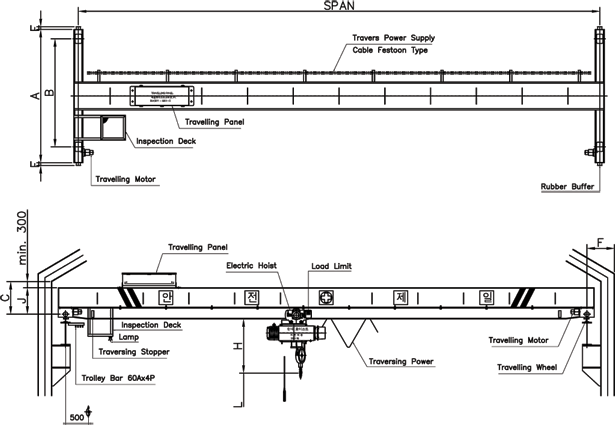

외형치수

Capacity
(ton)
Max Span Lift L Speed(m/min.) / Motor(kw) Approx.Dimensions(mm) Traveling
Wheel
Runway
Rail
Hoisting Traversing Travelling H A B C E F J
0.5 9 6
or
12
6/0.6
or
12/1.2
16/0.2
or
24/0.4
16/0.5 × 2
or
24/0.75 × 2
705 1940 1940 1100 60 250 650 160 15
12 2440 2440 1300
15 2940 2940
18 3440 3440 800
21 3940 3940
24 4440 4440
1 9 6/1.2
or
12/2.4
815 1940 1940 1100 650
12 2440 2440
15 2940 2940
18 3440 3440 1300 900
21 3940 3940
24 4400 4400
2 9 5/1.8
or
10/3.7
16/0.5
or
24/0.75
980 1940 1940 1200 700
12 2440 2440 1300
15 2940 2940
18 3440 3440 800
21 3940 3940
3 9 4.5/2.8
or
9/5.5
1115 1940 1940 1100 650
12 2440 2440
15 2940 2940 1200 800
18 3440 3440
5 9 4.2/4.2
or
5.6/5.5
1325 1940 1940 1100
12 2440 2440 1300 200
15 2940 2940
10 9 12
or
18
or
24
3/6
or
4.5/9
10/0.5 × 2
or
15/0.75 × 2
20/1 × 2
or
30/1.5 × 2
1520 1940 1940 1200 900 315 22
12 2440 2440 1400 1100
15 2940 2940 1500 1200

사업결과

발주처 규격 수량 공사명
경상남도 개발공사 2ton 1 메카트로닉스산업지원센터 관급자재 크레인 조달구매 요청
경상남도 개발공사 1ton 1 메카트로닉스산업지원센터 관급자재 크레인 조달구매 요청
성산금속공업(주) 2ton 1 -
(재)대구기계부품연구원 2.8ton 1 메카센터 시작품제작실 천정크레인 제작설치
(주)태성비철 3ton 1 -
대경레이저 3ton 1 -
에스테크 3ton 3 에스테크 현장 호이스트 제작 설치
에스테크 5ton 3 에스테크 현장 호이스트 제작 설치
에스테크 2ton 2 에스테크 현장 호이스트 제작 설치
