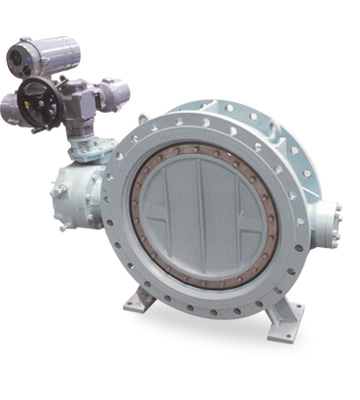

더블디스크 버터플라이밸브 Double Disc Butterfly Valve

  • 버터플라이밸브는 주로 상ㆍ하수도에 사용되는 것으로 KS B2333(AWWA C504, BS 5155 및 JIS B 2064)의 사양을 만족시킵니다.
  • 조작방식으로 수동, 전동, 개폐대식(2상식) 및 실린더 형 등을 생산합니다.
  • 과중한 조건하에서도 운전이 용이하도록 설계되어 있습니다.
규격
  • 수직형 200㎜ ~ 3,000㎜ (※ 3,000㎜ 이상의 대구경도 제작 가능합니다.)
사용압력
  • 4.5kgf/㎠), 7.5kgf/㎠), 10kgf/㎠) (※ 수요자의 요구에 따라 16kgf/㎠이상도 제작 가능합니다.)
밸브 접합부
  • 플랜지식으로 표준 규격은 KS D3578, KS D4309이며 고객의 요구에 따라 다른 규격도 적용 가능합니다.
사용유체
  • 상ㆍ하수

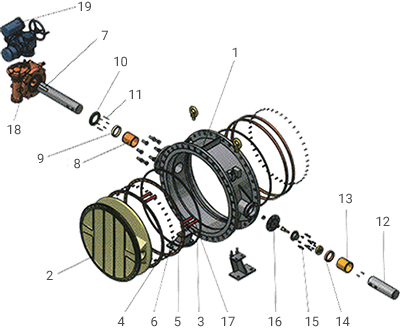

주요부 재질

No Part name Meterial Q'ty
1 Body GCD450, SSC13 1
2 Disc GCD450, SSC13 1
3 Body Seat STS304 1
4 Disc Seat NBR 1
5 Seat Gland STS304 1
6 Gland Bolt STS304 1 Set
7 Main Stem STS304 1
8 Bush BC6 1
9 Packing NBR 1 Set
10 Packing Gland SS400 1
11 Gland Bolt STS304 1 Set
12 Stub Stem STS304 1
13 Bush BC6 1
14 Collar STS304 1
15 Control Bolt STS304 1
16 End Cover GCD450, SSC13 1
17 Pin STS304 1 Set
18 Gear Box ASS'Y 1
19 Actuator ASS'Y 1

※ 수요자의 요구에 따라서 다른 재질도 적용 가능합니다.

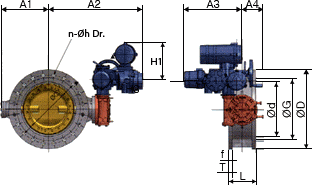

외형치수

Double Disc Butterfly Valve Dimensions (200A~500A) / Unit : mm
DN L Flange A1 A2 A3 A4 H1
ØD ØG Bolt Hole T × f
ØC n-Øh
200 152 340 264 295 8-23 24 × 3 320 375 769 252 430
250 165 395 319 350 12-23 25 × 3 350 375 829 252 430
300 178 445 367 400 12-23 27 × 4 400 375 849 252 430
350 190 505 427 460 16-23 28 × 4 440 375 879 252 430
400 216 565 477 515 16-28 29 × 4 480 375 934 252 430
450 222 615 527 565 20-28 30 × 4 520 420 999 207 450
500 229 670 582 620 20-28 31 × 4 550 420 1039 207 450

1. 플랜지는 KS B 2333 규격이며, 요구에 따라 다른 규격도 적용할 수 있습니다.
2. 밸브의 면간거리는 KS B 2333 규격이며, 요구에 따라 다른 규격도 적용할 수 있습니다.

Double Disc Butterfly Valve Dimensions (600A~3,000A) / Unit : mm
DN L Flange A1 A2 A3 A4 H1 H2
ØD ØG Bolt Hole T × f
ØC n-Øh
600 267 780 682 725 20-31 32 × 4 620 1142 370 345 450 712
700 292 895 797 840 24-31 34 × 4 700 1227 290 425 500 800
800 318 1015 904 950 24-34 36 × 5 760 1287 290 425 550 800
900 330 1115 1004 1050 28-34 38 × 5 820 1485 290 425 600 800
1000 410 1230 1111 1160 28-37 40 × 5 900 1545 290 425 650 800
1100 450 1366 1200 1270 32-37 42 × 5 970 1732 405 360 700 810
1200 470 1470 1304 1387 32-37 44 × 5 1050 1775 405 360 750 810
1350 530 1642 1462 1552 36-38 48 × 6 1170 1910 435 426 825 905
1500 530 1800 1620 1710 36-38 50 × 6 1270 2010 435 426 900 905
1650 530 1950 1770 1870 40-40 50 × 6 1350 2060 350 810 1050 1115
1800 530 2115 1960 2020 44-48 50 × 6 1450 2305 350 810 1075 1115
2000 550 2325 2170 2230 48-48 54 × 6 1550 2405 350 810 1175 1115
2200 550 2550 2370 2440 52-56 61 × 4 1680 2625 350 810 1350 1115
2400 580 2760 2440 2650 56-56 64 × 4 1840 2725 350 810 1450 1115
2500 580 2860 2670 2750 56-56 68 × 5 1900 2775 480 940 1500 1210
2600 580 2960 2780 2850 60-45 68 × 5 2000 2905 480 940 1550 1210
2800 600 3180 3000 3070 64-56 72 × 5 2100 3005 480 940 1650 1210
3000 600 3405 3210 3290 64-56 76 × 5 2150 3055 480 940 1750 1210

1. 플랜지는 KS B 2333 규격이며, 요구에 따라 다른 규격도 적용할 수 있습니다.
2. 밸브의 면간거리는 KS B 2333 규격이며, 요구에 따라 다른 규격도 적용할 수 있습니다.
