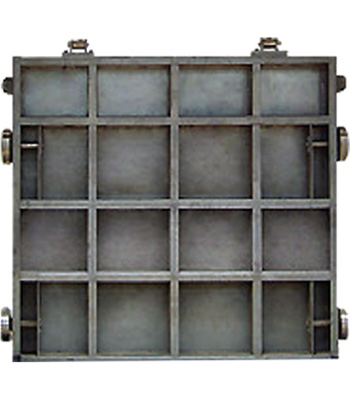

롤러게이트 Roller Gate
- 규격
-
- 각형 : W1.0×H1.0m ~ W5.0×H5.0m
- 사용자의 요구에 따라 호칭경 5000㎜ 이상의 대구경도 제작 가능합니다.
- 특징
-
- 하천제방, 저수지 방조제 등의 배수갑문이나 댐과 같은 대형 수문에 적용
- Main Roller와 Side Roller에 의한 정확하고 정밀한 개폐가 가능하고, 마찰이 적어 권상능력을 최소화 할 수 있습니다.
- 사방밀수로 완벽한 지수가 가능하고, 계측장치의 설비 및 원격조작이 가능합니다.
주요부 재질
| No. | Part Name | Material | |
|---|---|---|---|
| Gate Leaf | 1 | Skin Plate | SS 400 |
| 2 | 보강 Horbeam | SS 400 | |
| 3 | 보강 Ver-Beam | SS 400 | |
| 4 | Main Roller | STS 304 | |
| 5 | Side Roller | STS 304 | |
| 6 | Hing | SS 400 | |
| 7 | Seal Rubber | EDPM | |
| 8 | Stopper | SS 400 | |
| 9 | Clamp Bar | STS 304 | |
| 10 | Bolt/Nut | STS 304 |
※ 수요자의 요구에 따라 다른 재질도 적용 가능합니다.
| No. | Part Name | Material | |
|---|---|---|---|
| Guide Frame | 1 | Side Seal Beam | STS 304 |
| 2 | Bottom Seal Beam | STS 304 | |
| 3 | Upper Seal Beam | STS 304 | |
| 4 | Bottom 보강 Beam | SS 400 | |
| 5 | Bottom 보강 Beam | SS 400 |
※ 수요자의 요구에 따라 다른 재질도 적용 가능합니다.

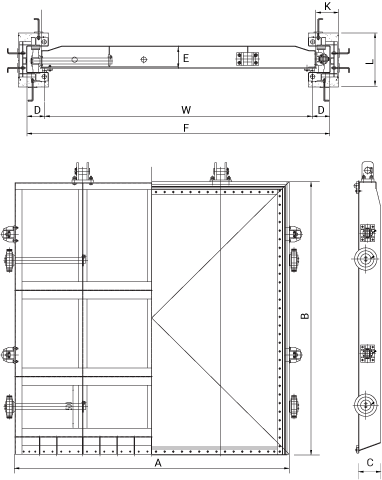

외형치수
| W × H | A | B | C | D | E | F | K | L |
|---|---|---|---|---|---|---|---|---|
| 1000 × 1000 | 1160 | 1123 | 300 | 150 | 250 | 1300 | 350 | 700 |
| 1200 × 1200 | 1360 | 1323 | 300 | 150 | 250 | 1500 | 350 | 700 |
| 1500 × 1500 | 1660 | 1623 | 300 | 150 | 250 | 1800 | 350 | 700 |
| 1800 × 1800 | 1960 | 1923 | 300 | 150 | 250 | 2100 | 350 | 700 |
| 2000 × 2000 | 2160 | 2123 | 300 | 200 | 325 | 2400 | 350 | 800 |
| 2200 × 2200 | 2360 | 2323 | 300 | 200 | 325 | 2600 | 350 | 800 |
| 2500 × 2500 | 2660 | 2623 | 300 | 200 | 325 | 2900 | 350 | 800 |
| 3000 × 3000 | 3160 | 3123 | 300 | 250 | 350 | 3500 | 350 | 900 |
| 3500 × 3500 | 3660 | 3623 | 300 | 250 | 350 | 4000 | 350 | 900 |
| 4000 × 4000 | 4160 | 4123 | 300 | 300 | 400 | 4600 | 350 | 950 |
| 4500 × 4500 | 4660 | 4623 | 300 | 300 | 400 | 5100 | 350 | 950 |
| 5000 × 5000 | 5160 | 5123 | 300 | 300 | 400 | 5600 | 350 | 1000 |
