Ductile Castiron Gate Valves for Waterworks Dimensions (2종, 3종) / Unit : mm
DN |
L |
Flange |
Height |
Ø D |
Ø G |
Bolt Hole |
T × f |
H |
Ø C |
n-Øh |
C, F |
Max |
50 |
180 |
155 |
100 |
120 |
4-19 |
16 × 2 |
380 |
510 |
80 |
240 |
200 |
133 |
160 |
4-19 |
21(18) × 3(2) |
450 |
620 |
100 |
250 |
220 |
153 |
180 |
8-19 |
21(18) × 3(2) |
530 |
720 |
125 |
260 |
250 |
183 |
210 |
8-19(23) |
22(20) × 3(2) |
600 |
875 |
150 |
280 |
285 |
209 |
240 |
8-19(23) |
22 × 3(2) |
660 |
950 |
200 |
300 |
340 |
264 |
295 |
8-19(23) |
23(22) × 3(2) |
770 |
1200 |
250 |
380 |
395 |
319 |
350 |
12-23 |
24 × 3(2) |
880 |
1400 |
300 |
400 |
445 |
367 |
400 |
12-23 |
25(24) × 3 |
980 |
1675 |
350 |
430 |
505 |
427 |
460 |
16-23 |
26 × 3 |
1090 |
1900 |
400 |
470 |
565 |
477 |
515 |
16-27 |
27(28) × 3 |
1230 |
2070 |
450 |
500 |
615 |
527 |
565 |
20-27 |
28(30) × 3 |
1340 |
2250 |
500 |
530 |
670 |
582 |
620 |
20-27 |
29(30) × 4(3) |
1440 |
2450 |

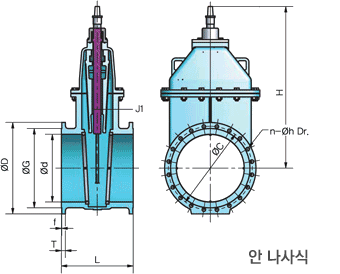

1. 위 치수는 안 나사식에만 적용하며 ( )안은 3종 규격임
Ductile Castiron Gate Valves for Waterworks Dimensions (4종, 5종) / Unit : mm
DN |
L |
Flange |
Height |
Ø D |
Ø G |
Bolt Hole |
T × f |
H |
Ø C |
n-Øh |
C, F |
Max |
50 |
250 |
155 |
96 |
120 |
8-19 |
16(18) × 2 |
400 |
510 |
80 |
280 |
200 |
135 |
160 |
8-23 |
20(22) × 2 |
480 |
610 |
100 |
300 |
225 |
160 |
185 |
8-23 |
22(24) × 2 |
550 |
720 |
125 |
325 |
270 |
195 |
225 |
8-25 |
22(26) × 2 |
620 |
875 |
150 |
350 |
305 |
230 |
260 |
12-25 |
24(28) × 2 |
680 |
950 |
200 |
400 |
350 |
275 |
305 |
12-25 |
26(30) × 2 |
790 |
1200 |
250 |
450 |
430 |
345 |
380 |
12-27 |
28(34) × 2 |
920 |
1440 |
300 |
500 |
480 |
395 |
430 |
16-27 |
30(36) × 3 |
1040 |
1675 |
1. 플랜지는 KS B 2334 규격이며, 요구에 따라 다른 규격도 적용할 수 있습니다.
2. 밸브의 면간거리는 KS B 2334 규격이며, 요구에 따라 다른 규격도 적용할 수 있습니다.
