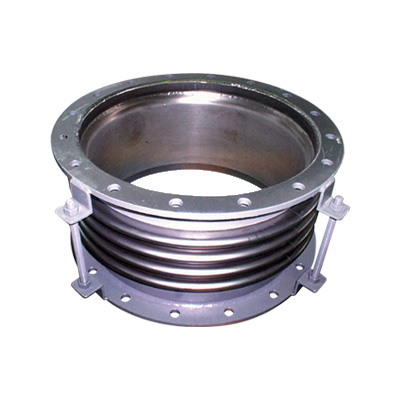

벨로우즈 신축관 Expansion Joint (Bellows Type)

  • 벨로우즈 유동관의 팽창 및 신축으로 펌프, 밸브 등 배관자재의 설치 및 유지보수를 용이하게 합니다.
  • 지반침하, 자재의 하중, 기온변화에 따른 수평ㆍ수직 방향의 전이로부터 배관을 보호하는 기능을 수행합니다.
규격
  • 20㎜ ~ 2,000㎜ (※ 고객의 요구에 따라 호칭경 20㎜ 미만 및 2,000㎜ 이상의 대구경도 제작 가능합니다.)
사용압력
  • 0.98Mpa(10kgf/㎠) (※ 고객의 요구에 따라 16kgf/㎠ 이상도 제작 가능합니다.)
접합부
  • 플랜지식으로 표준 규격은 KS D3578 - F12이며 고객의 요구에 따라 다른 규격도 적용 가능합니다.
사용유체
  • 담수 및 해수

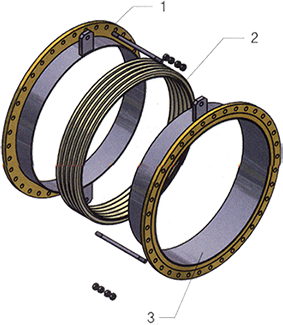

주요부 재질

No Part Name Material KS
1 Body 일반구조용압연강 SS400
스테인레스주강 STS304 / STS316 / STS316L
2 Bellows 스테인레스강 STS304 / STS316 / STS316L
3 Sleev 스테인레스강 STS304 / STS316 / STS316L

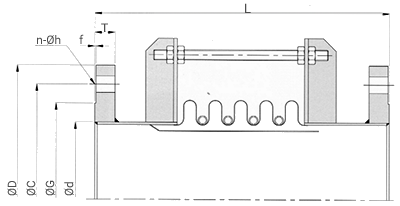

외형치수

Bore (d) Face to Face Flange
L ØD ØC ØG T f n-Øh
200 500 342 295 264 22 2 8-23
250 500 410 350 319 24 3 12-23
300 500 464 400 367 24 3 12-23
350 500 530 460 427 26 3 16-23
400 500 582 515 477 26 3 16-27
450 500 652 565 518 28 3 20-27
500 500 706 620 582 28 3 20-27
600 500 810 725 682 30 3 20-30
700 500 928 840 797 32 3 24-30
800 500 1034 950 904 34 3 24-33
900 500 1156 1050 1004 36 3 28-33
1000 500 1262 1160 1111 38 3 28-36
1100 600 1366 1270 1200 41 3 32-36
1200 600 1470 1387 1304 43 3 32-36
1350 600 1642 1552 1462 45 3 36-40
1500 600 1800 1710 1620 48 3 36-40
1650 700 1950 1870 1770 53 3 40-40
1800 700 2115 2020 1960 55 3 44-49
2000 700 2325 2230 2170 58 4 48-49

1. 플랜지는 KS D 3578-F12 규격이며, 요구에 따라 다른 규격도 적용할 수 있습니다.
2. 신축관의 면간거리는 제작자 표준사양입니다.
