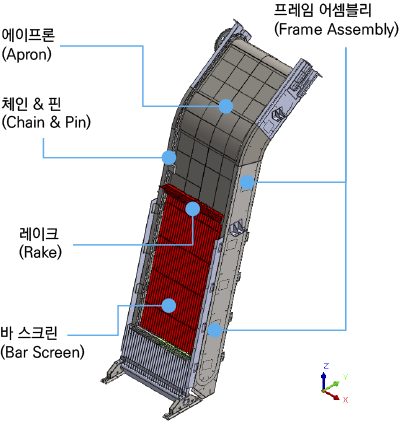

로타리 제진기 Rotary Screen

조대 협잡물의 다량 발생 시 또는 대형 부유물 및 조대 협잡물을 분리하여 수로의 상부로 인양, 제거하기 위한 장치
기술개요

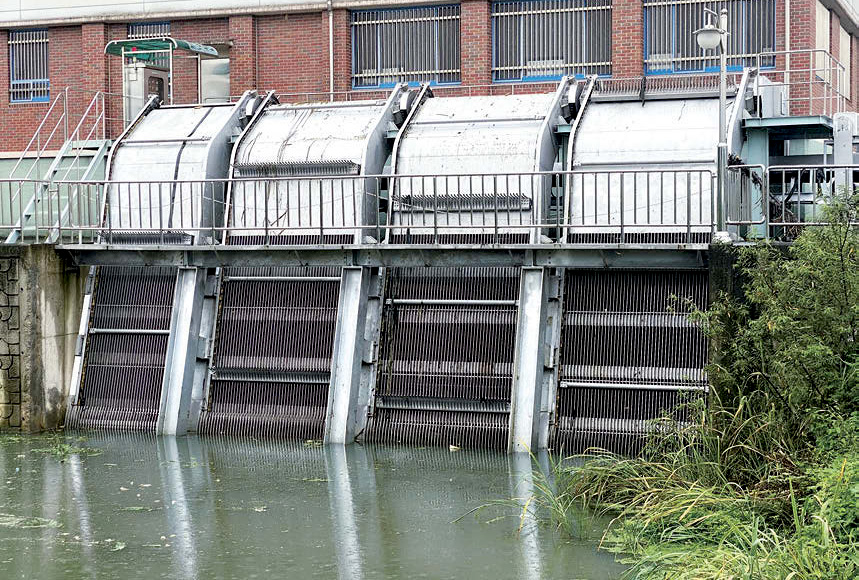

  • 로타리 제진기는 주로 배수펌프장, 중계펌프장, 발전수의 냉각수 및 취수장으로 유입되는 부유성 협잡물과 침전성 협잡물 등을 분리하여 인양 후 제거함으로써 펌프가 안정적으로 운전될 수 있도록 보호하는 장비입니다.
특징
  • 제진기 가동 중 스크린에 끼임 발생 시 레이크 후면부 탄성력으로 개별 회동하여 구동부 및 설비보호
  • 전위스크린을 이동시켜 공간확보 후 제진기 하부에 침적된 토사 및 협잡물 제거 용이
  • 운전방법이 쉽고 간단하며, 빗물펌프장에 가장 적합
  • 펌프와 연동하여 무인 자동화 운전 가능
  • 제진기 주요부가 수상부에 위치하여 유지관리 용이
  • 레이크 개별회동장치나 이동식 전위스크린 손상시 개별교체 용이
  • PC 또는 스마트폰으로 원격동작 제어 및 모니터링 가능

기술현황

분류 등록(인증)번호 품목 및 명칭 발급기관
특허 제10-1337421호 이동식전위스크린 특허청
특허 제10-1596915호 제진기의 원격제어시스템 특허청
특허 제10-1603190호 협잡물 끼임대응능력을 갖춘 제진기 특허청
특허 제10-2015789호 커터를 갖춘 레이크, 개별회동 장치형 제진기 특허청
실용신안 제20-0471404호 제진기의 레이크 개별회동장치 특허청
성능인증 20-C0Z0382 원격감시제어형 개별회동 제진기 중소기업청

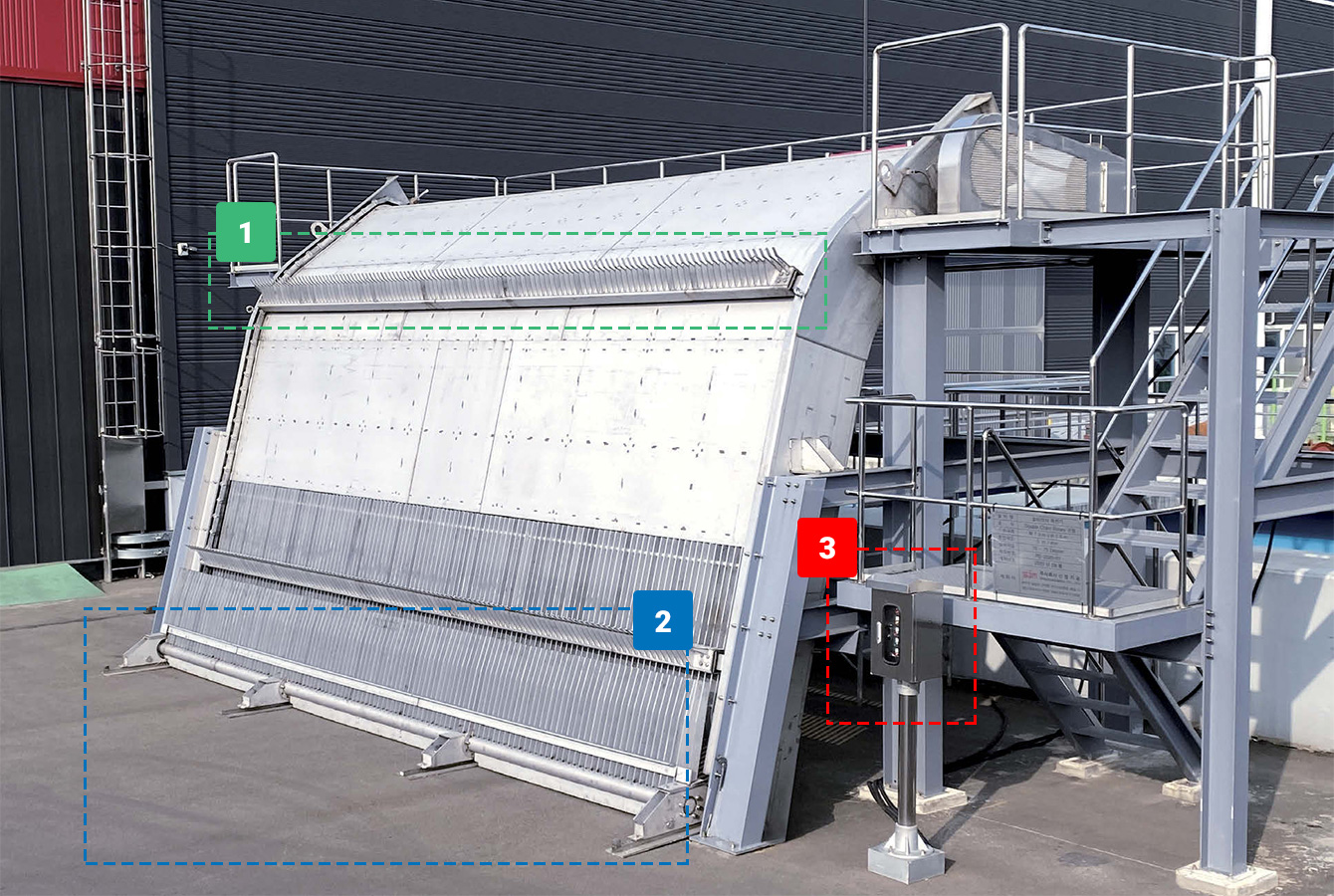

주요기술

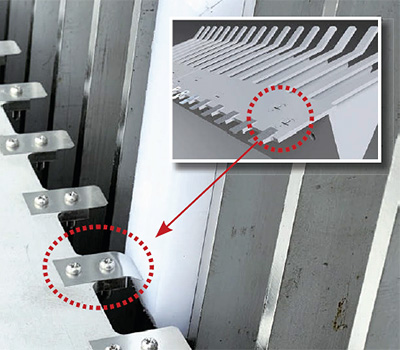

1 레이크 개별회동
  • 제진기 가동중 스크린에 협잡물 끼임 발생시 레이크 후면부 탄성력으로 개별회동하여 구동부 및 설비 보호
  • 장비 가동효율 증대

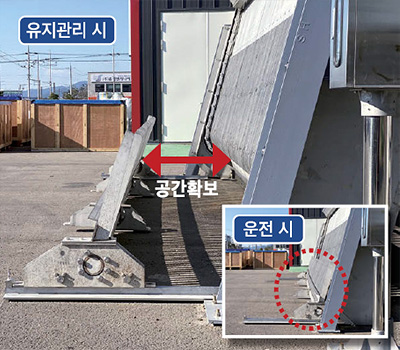

2 이동식 전위스크린
  • 전위스크린에 이동성을 부여하여 공간확보 후 제진기 하부에 침적된 토사 및 협잡물 제거
  • 유지관리 편의성 및 협잡물 제거효율 향상

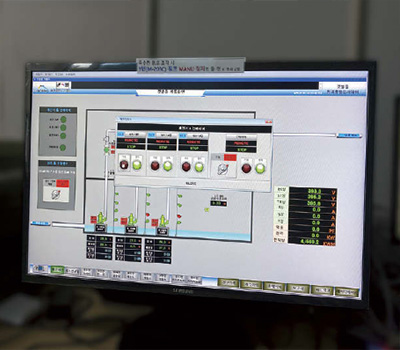

3 원격감시제어
  • PC 또는 스마트폰으로 원격동작 제어 및 실시간 모니터링 기능
  • 기기의 운전상태를 실시간으로 기록 보관

구조해석

해석종류 부품 (Part) 최대변위 (㎜) 최대용력 (MPa) 안전률 평가
Structural
Analysis
Bar Screen Assembly 0.27 10.97 18.69 OK
Rake Assembly 0.84 34.68 5.91 OK
Bar Screen Support Beam 0.26 10.58 19.38 OK
Frame Assembly 0.51 25.63 8.00 OK
Seal Plate Bracket Assembly 0.42 10.70 19.16 OK
Apron Assembly 0.30 5.15 39.81 OK
Chain Assembly 0.35 18.95 10.82 OK

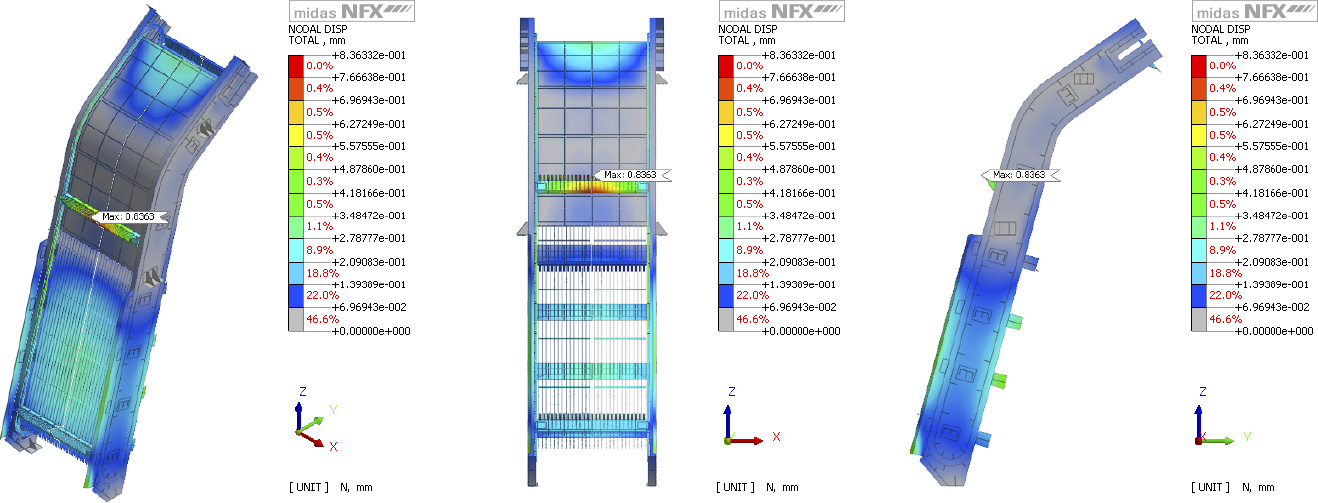

변위 분포
응력 분포
