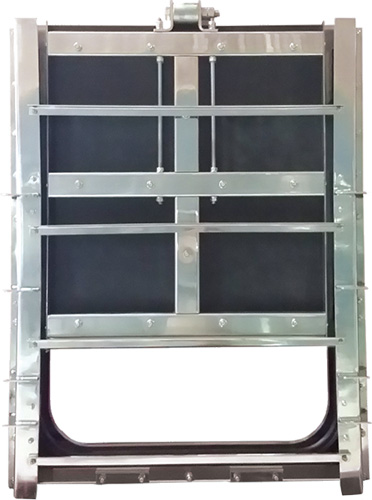

비금속HDPE 수문 HDPE Sluice Gate (SG)
- 규격
-
- 200㎜ ~ 2,900㎜ (사용자의 요구에 따라 호칭경 2,900㎜ 이상의 대구경도 제작 가능합니다.)
- 특징
-
- 고밀도 폴리에틸렌(High Density Polyethylene)을 사용하여 제작된 수문입니다.
- 부식에 매우 강하며, 중량이 가벼워 수문의 개폐에 사용되는 힘이 작고, 취급이 용이합니다.
- 시공이 간편하고, 수밀성이 뛰어납니다.
- 주철재 수문에 비하여 염분, 오수 및 약품등에 대한 내부식성이 강합니다.
- 중량이 가벼워 설치작업 및 개폐운전이 용이합니다.
- 시트조절 볼트에 의한 간단한 조작으로 시트의 수밀성 보장이 가능합니다.
- 수문 개·폐중 유수에 의한 게이트의 흔들림을 방지합니다.

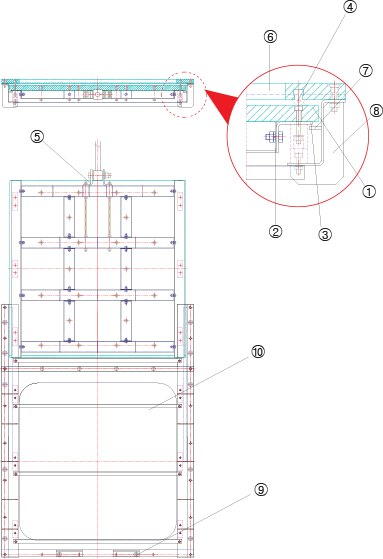

주요부 재질
| No. | Part Name | Material | |
|---|---|---|---|
| Gate Leaf | 1 | Body | HDPE |
| 2 | Support Beam | STS 304 | |
| 3 | Sliding Block | HDPE | |
| 4 | Seal Rubber | EDPM | |
| 5 | Hinge Block | ASS'Y | |
| Guide Frame | 6 | Body | HDPE |
| 7 | Guide Rail | STS 304 | |
| 8 | Cross Binder | STS 304 | |
| 9 | Stopper | STS 304 | |
| 10 | Stop Block | STS 304 |
※ 수요자의 요구에 따라 다른 재질도 적용 가능합니다.

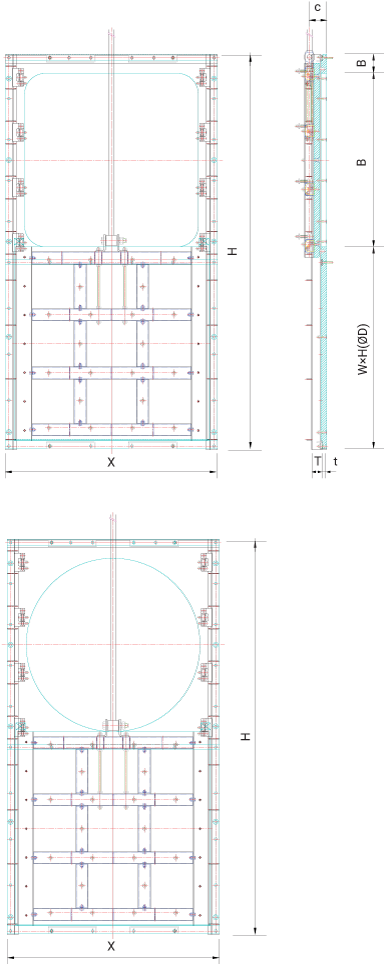

외형치수
| Gate Size | A | B | C | t | T | H | X | |
|---|---|---|---|---|---|---|---|---|
| W × H | ØD | |||||||
| 200 × 200 | 200 | 110 | 210 | 97.5 | 30 | 110 | 520 | 420 |
| 300 × 300 | 300 | 110 | 210 | 97.5 | 30 | 120 | 620 | 520 |
| 400 × 400 | 400 | 110 | 240 | 97.5 | 30 | 120 | 750 | 620 |
| 500 × 500 | 500 | 110 | 300 | 97.5 | 30 | 120 | 910 | 720 |
| 600 × 600 | 600 | 110 | 360 | 97.5 | 30 | 120 | 1070 | 820 |
| 700 × 700 | 700 | 110 | 350 | 97.5 | 30 | 120 | 1160 | 920 |
| 800 × 800 | 800 | 110 | 400 | 97.5 | 30 | 120 | 1310 | 1020 |
| 900 × 900 | 900 | 110 | 450 | 97.5 | 30 | 120 | 1460 | 1120 |
| 1000 × 1000 | 1000 | 110 | 500 | 97.5 | 30 | 125 | 1610 | 1220 |
| 1100 × 1100 | 1100 | 110 | 550 | 102.5 | 30 | 125 | 1760 | 1320 |
| 1200 × 1200 | 1200 | 110 | 600 | 102.5 | 30 | 125 | 1910 | 1420 |
| 1300 × 1300 | 1300 | 110 | 650 | 114 | 30 | 137 | 2060 | 1520 |
| 1400 × 1400 | 1400 | 110 | 700 | 114 | 30 | 137 | 2210 | 1620 |
| 1500 × 1500 | 1500 | 110 | 990 | 114 | 30 | 137 | 2600 | 1720 |
| 1600 × 1600 | 1600 | 110 | 1090 | 114 | 30 | 152 | 2800 | 1820 |
| 1700 × 1700 | 1700 | 110 | 1090 | 114 | 30 | 152 | 2900 | 1920 |
| 1800 × 1800 | 1800 | 110 | 1190 | 114 | 30 | 152 | 3100 | 2020 |
| 1900 × 1900 | 1900 | 110 | 1190 | 114 | 30 | 152 | 3200 | 2120 |
| 2000 × 2000 | 2000 | 110 | 1290 | 114 | 30 | 152 | 3400 | 2220 |
| 2100 × 2100 | 2100 | 110 | 1290 | 114 | 30 | 152 | 3500 | 2320 |
| 2200 × 2200 | 2200 | 110 | 1390 | 114 | 30 | 152 | 3700 | 2420 |
| 2300 × 2300 | 2300 | 110 | 1390 | 114 | 30 | 152 | 3800 | 2520 |
| 2400 × 2400 | 2400 | 110 | 1490 | 114 | 30 | 152 | 4000 | 2620 |
| 2500 × 2500 | 2500 | 110 | 1490 | 114 | 30 | 152 | 4100 | 2720 |
| 2600 × 2600 | 2600 | 110 | 1590 | 114 | 30 | 175 | 4300 | 2820 |
| 2700 × 2700 | 2700 | 110 | 1590 | 114 | 30 | 175 | 4400 | 2920 |
| 2800 × 2800 | 2800 | 110 | 1690 | 114 | 30 | 175 | 4600 | 3020 |
| 2900 × 2900 | 2900 | 110 | 1790 | 114 | 30 | 175 | 4800 | 3120 |
※ 수요자의 요구에 따라 다른 규격도 적용 가능합니다.
