점검구 부착형 버터플라이식 체크밸브 Duo Butterfly Check Valves
- 체크밸브는 상/하수도에 관로에 사용되며, 펌프가동 중단 시 발생하는 역류를 차단하여 펌프나 관로상의 기자재를 보호하는 역할을 수행합니다.
- 기존 스윙식 체크밸브에 비해 면간거리가 짧아 설치공간에 제약이 적습니다.

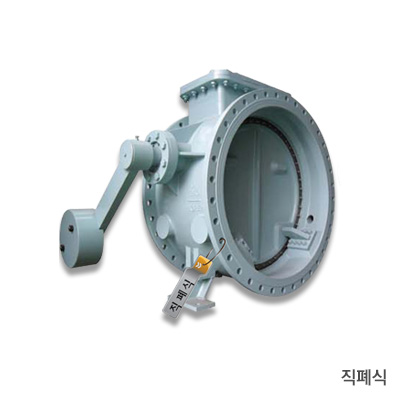

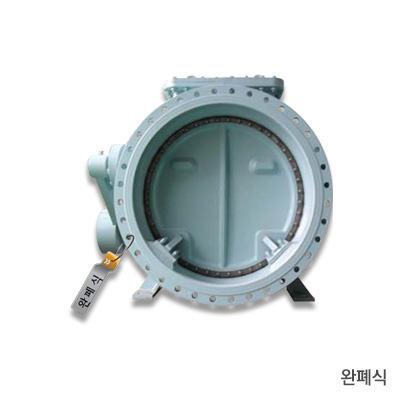

- 사용자의 요구에 따라 역류에 의한 급작스러운 닫힘을 방지하기 위하여 충격완충장치(DASH-POT)를 부착한 완폐식 체크밸브 적용이 가능합니다.
- 사용자 요구에 따라 바이패스 밸브나 무게추(Weight) 및 점검구 적용이 가능합니다.
- 점검구가 부착되어 있어서 밸브의 유지관리가 용이합니다.
- 규격
-
- 500㎜ ~ 2,000㎜ (※ 고객의 요구에 따라 500㎜ 이하 및 2,000㎜ 이상의 대구경도 제작 가능합니다.)
- 사용압력
-
- 1종 : 0.44MPa (4.5㎏/㎠)
- 2종 : 0.74MPa (7.5㎏/㎠)
- 3종 : 0.98MPa (10㎏/㎠)
- 고객의 요구에 따라 최고 1.57MPa(16㎏/㎠) 이상의 고압도 가능합니다.
- 밸브 접합부
-
- 플랜지식으로 표준 규격은 KS D3578, KS B 1511 이며 고객의 요구에 따라 다른 규격도 적용 가능합니다.
- 사용유체
-
- 담수 및 해수
주요부 재질
No | Part Name | Material | KS |
---|---|---|---|
1 | 몸통 | 구상 흑연 주철 | GCD450 |
일반 구조용 압연강 | SS400 | ||
스테인레스 주강 | SSC13 | ||
탄소강 주강 | SC410 | ||
2 | 디스크 | 구상 흑연 주철 | GCD 450 |
일반 구조용 압연강 | SS400 | ||
스테인레스 주강 | SSC13 | ||
탄소강 주강 | SC410 | ||
3 | 몸통 시트 | 스테인레스 강 | STS304 |
청동 주물 | BC6 | ||
4 | 디스크 시트 | 수도용 고무 | NBR/EPDM |
5 | 밸브대 | 스테인레스 강 | STS304 |

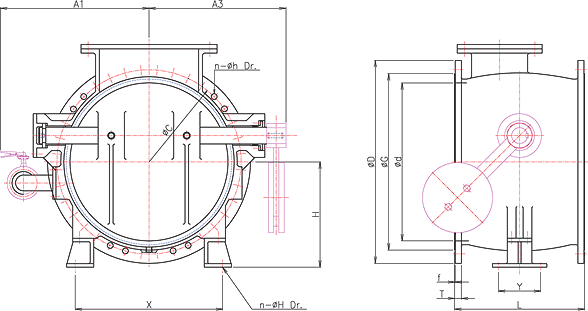

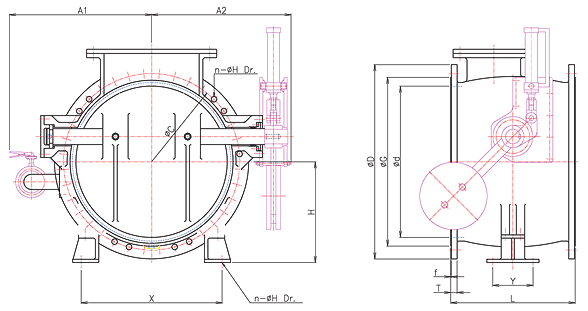

외형치수
호칭경 | L | Flange | *A1 | *A2 (완폐식) |
*A3 (직폐식) |
*H1 | X | Y | n-ØH | ||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
ØD | ØC | ØG | n-Øh | T × f | |||||||||
500 | 530 | 706 | 620 | 582 | 20-27 | 28 × 3 | 430 | 530 | 510 | 400 | 500 | 160 | 4-23 |
600 | 560 | 810 | 725 | 682 | 20-30 | 30 × 3 | 500 | 620 | 590 | 450 | 600 | 180 | 4-23 |
700 | 610 | 928 | 840 | 797 | 24-30 | 32 × 3 | 610 | 700 | 660 | 600 | 640 | 200 | 4-23 |
800 | 690 | 1034 | 950 | 904 | 24-33 | 34 × 3 | 670 | 750 | 710 | 550 | 800 | 230 | 4-23 |
900 | 740 | 1156 | 1050 | 1004 | 28-33 | 36 × 3 | 730 | 790 | 750 | 600 | 900 | 240 | 4-27 |
1000 | 770 | 1262 | 1160 | 1111 | 28-36 | 38 × 3 | 820 | 840 | 800 | 650 | 1000 | 250 | 4-27 |
1100 | 800 | 1366 | 1270 | 1200 | 32-36 | 41 × 3 | 950 | 950 | 910 | 700 | 1100 | 260 | 4-27 |
1200 | 820 | 1470 | 1387 | 1304 | 32-36 | 43 × 3 | 950 | 1040 | 1000 | 750 | 1080 | 270 | 4-27 |
1350 | 850 | 1642 | 1552 | 1462 | 36-40 | 45 × 3 | 1060 | 1210 | 1160 | 825 | 1350 | 280 | 4-33 |
1500 | 900 | 1800 | 1710 | 1462 | 36-40 | 48 × 3 | 1150 | 1330 | 1280 | 920 | 1500 | 300 | 4-33 |
1600 | 920 | 1915 | 1820 | 1760 | 40-40 | 53 × 3 | 1270 | 1440 | 1380 | 970 | 1600 | 300 | 4-33 |
1650 | 920 | 1950 | 1870 | 1770 | 40-40 | 53 × 3 | 1330 | 1510 | 1460 | 1010 | 1650 | 300 | 4-33 |
1800 | 950 | 2115 | 2020 | 1960 | 44-49 | 55 × 3 | 1470 | 1670 | 1590 | 1090 | 1800 | 300 | 4-33 |
2000 | 980 | 2325 | 2230 | 2170 | 48-49 | 58 × 4 | 1590 | 1830 | 1780 | 1150 | 2000 | 300 | 4-42 |
1. 플랜지는 KS D 3578 F-12 규격 기준이며, 사용자의 요구에 따라 다른 규격도 적용할 수 있습니다.
2. 밸브의 면간거리는 제작사 표준사양을 적용합니다.
3. * 표시 치수는 참고용 치수입니다.
