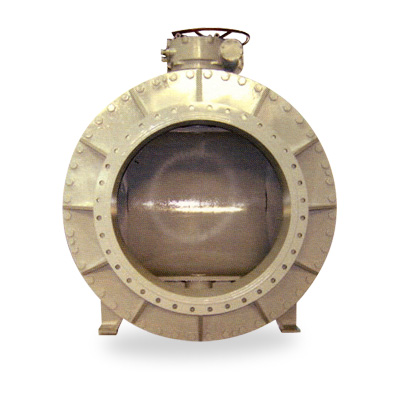

볼밸브 세그먼트 Type Ball Valve (Segment Type)

  • 디스크의 열림, 닫힘시 시트의 마찰이 없습니다.
  • 디스크 시트와 몸통시트 모두를 금속제로 제작할 수 있습니다.
  • 고온, 고정도 및 분말 형태에 적용됩니다.
규격
  • 200㎜ ~ 1,350㎜ (※ 고객의 요구에 따라 1,650㎜ 이하의 소구경도 제작 가능합니다.)
사용압력
  • 4.5kgf/㎠ ~ 20kgf/㎠
작동방식
  • 수동, 전동, 공압, 유압
설치방식
  • 부단수 천공, 상ㆍ하수도
주요부 재질
  • GCD450, SS400, SC410, SSC13

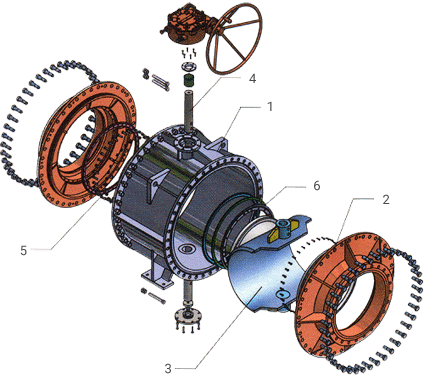

주요부 재질

No Part name Code Meterial
1 Body KS D4302 (구상 흑연 주철품) GCD450
KS D3503 (일반 구조용 압연강재) SS400
KS D3515 (용접 구조용 압연강재) SWS400
KS D4101 (탄소강 주강품) SC410, SC450
KS D4103 (스테인리스 주강품) SSC13
2 Closure KS D4302 (구상 흑연 주철품) GCD450
KS D3503 (일반 구조용 압연강재) SS400
KS D3515 (용접 구조용 압연강재) SWS400
KS D4101 (탄소강 주강품) SC410, SC450
KS D4103 (스테인리스 주강품) SSC13
3 Ball KS D4302 (구상 흑연 주철품) GCD450
KS D3503 (일반 구조용 압연강재) SS400
KS D3515 (용접 구조용 압연강재) SWS400
KS D4101 (탄소강 주강품) SC410, SC450
KS D4103 (스테인리스 주강품) SSC13
4 Shaft KS D3706 (스테인리스 강봉) STS304, STS420J2
5 Body Seat KS D3705 (열간 압연 스테인리스 강판) STS304
6 Ball Seat KS M6613 (수도용고무) NBR, EPDM, VITON, si-rubber
KS D6024 (동 및 동합금 주물) ALBC

※ 관련규격은 KS 및 AWWA, JIS, BS, DIN과 같은 국제규격품 동등 이상 기준 적용함

외형치수

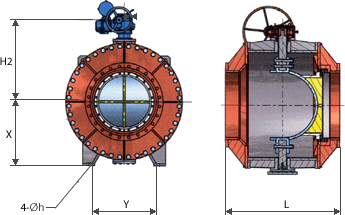

Ball Valve Dimensions (수평형 : 200~900) / Unit : mm
호칭지름 면간거리 플랜지 사이즈 (KS D3578 F15) 외형사이즈 다리
DN L ØD Øg ØC n-Øh T × F X H2 H3 H4 Y Z 4-Øh
200 320 342 264 295 8-23 24 × 2 - 297 352 240 - - -
300 505 464 367 400 12-23 27 × 3 - 328 468 330 - - -
400 560 582 477 515 16-27 29 × 3 - 382 626 375 - - -
500 700 706 582 620 20-27 31 × 3 450 411 688 455 600 200 4-23
600 845 810 682 725 20-30 34 × 3 550 444 805 570 700 200 4-23
700 1000 928 797 840 24-30 34 × 3 620 505 990 665 900 250 4-27
800 1160 1034 904 950 24-33 36 × 3 720 505 1080 775 1000 300 4-27
900 1300 1156 1004 1050 28-33 38 × 3 810 555 1200 890 1100 300 4-27
Ball Valve Dimensions (수직형 : 1000~1350) (Unit : mm)
호칭지름 면간거리 플랜지 사이즈 (KS D3578 F15) 외형사이즈 다리
DN L ØD Øg ØC n-Øh T × F X H2 H3 H4 Y Z 4-Øh
1000 1420 1262 1111 1160 28-36 42 × 3 940 1478 845 580 1200 250 4-33
1100 1700 1366 1200 1270 32-36 45 × 3 990 1495 865 580 1300 350 4-33
1200 1750 1470 1304 1387 32-36 45 × 3 1080 1680 985 640 1400 300 4-33
1350 1790 1642 1462 1552 36-40 51 × 3 1140 1755 1035 640 1500 450 4-33

1. 본 사양표는 최대 외각사이즈를 기준으로 작성 되었으며 제품의 개선을 위해 예고없이 변경될 수 있음.
2. 위 도면은 치수 설명 그림으로서 설계상의 구조를 규제하는 것은 아님.
3. 지름은 KS B2305(밸브의 호칭지름과 구멍지름)에 따름.
4. 플랜지의 치수 허용차는 KS B 1052에 따르며, 플랜지의 규격은 KS D3578, KS B1511 또는 주문자와 협의에 따름.
