버터플라이밸브 (수직형)

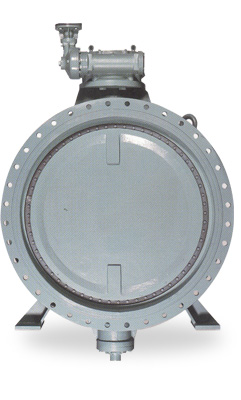

버터플라이밸브 (수직형) Butterfly Valve (Vertical Type)

버터플라이밸브는 주로 상ㆍ하수도에 사용되는 것으로 이 밸브는 KS B2333(AWWA C504, BS 5155 및 JIS B 2064)의 사양을 만족시킵니다.
조정방식으로 수동, 전동, 개폐대식(2상식) 및 실린더 형 등을 생산합니다.
과중한 조건하에서도 운전이 용이하도록 설계되어 있습니다.

규격

사용압력

밸브 접합부

사용유체

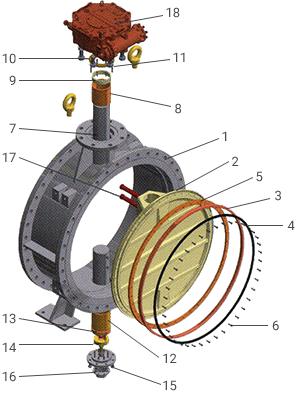

No	Part name	Meterial	Q'ty
1	Body	GCD450, SSC13	1
2	Disc	GCD450, SSC13	1
3	Body Seat	STS304	1
4	Disc Seat	NBR	1
5	Seat Gland	STS304	1
6	Gland Bolt	STS304	1 Set
7	Main Stem	STS304	1
8	Bush	BC6	1
9	Packing	NBR	1 Set
10	Packing Gland	SS400	1
11	Gland Bolt	STS304	1 Set
12	Stub Stem	STS304	1
13	Bush	BC6	1
14	Collar	STS304	1
15	Control Bolt	STS304	1
16	End Cover	GCD450, SSC13	1
17	Pin	STS304	1 Set
18	Gear Box	ASS'Y	1

※ 수요자의 요구에 따라서 다른 재질도 적용 가능합니다.

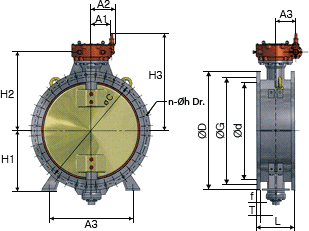

**Butterfly Valves Dimensions (Vertical Type)(200A~500A)** / Unit : mm
DN	L	Flange					H1	H2	H3	A1	A2	A3
		ØD	ØG	Bolt Hole		T × f
		ØD	ØG	ØC	n-Øh	T × f
200	152	340	264	295	8-23	24 × 3	320	360	620	155	210	130
250	165	395	319	350	12-23	25 × 3	350	420	680	215	270	155
300	178	445	367	400	12-23	27 × 4	400	440	700	215	270	155
350	190	505	427	460	16-23	28 × 4	440	470	730	215	270	155
400	216	565	477	515	16-28	29 × 4	480	525	785	250	305	200
450	222	615	527	565	20-28	30 × 4	525	555	815	250	305	200
500	229	670	582	620	20-28	31 × 4	550	595	855	250	305	200

1. 플랜지는 KS B 2333 규격이며, 요구에 따라 다른 규격도 적용할 수 있습니다.
2. 밸브의 면간거리는 KS B 2333 규격이며, 요구에 따라 다른 규격도 적용할 수 있습니다.

**Butterfly Valves Dimensions (Vertical Type)(600A~3,000A)** / Unit : mm
DN	L	Flange					H1	H2	H3	A1	A2	A3
		ØD	ØG	Bolt Hole		T × f
		ØD	ØG	ØC	n-Øh	T × f
600	267	780	682	725	20-31	32 × 4	450	670	957	375	480	327
700	292	895	797	840	24-31	34 × 4	500	755	1042	375	480	327
800	318	1015	904	950	24-34	36 × 5	550	815	1002	375	480	327
900	330	1115	1004	1050	28-34	38 × 5	600	900	1291	104	285	600
1000	410	1230	1111	1160	28-37	40 × 5	650	971	1351	104	285	650
1100	450	1366	1200	1270	32-27	42 × 5	700	1136	1516	104	285	700
1200	470	1470	1304	1387	32-37	44 × 5	725	1150	1600	135	305	750
1350	530	1642	1462	1552	36-38	48 × 6	825	1255	1705	135	305	825
1500	530	1800	1620	1710	36-38	50 × 6	900	1355	1805	135	305	900
1650	530	1950	1770	1870	40-40	50 × 6	1050	1300	1600	607	672	622
1800	550	2115	1960	2020	44-48	50 × 6	1075	1325	1625	607	672	622
2000	550	2325	2170	2230	48-48	54 × 6	1175	1425	1725	607	672	622
2200	550	2550	2370	2440	52-56	61 × 4	1350	1600	1900	647	719	669
2400	580	2760	2570	2650	56-56	64 × 4	1450	1700	2000	647	719	669
2500	580	2860	2670	2750	56-56	68 × 5	1500	1750	2050	647	719	669
2600	580	2960	2780	2850	60-56	68 × 5	1550	1800	2100	190	765	715
2800	600	3180	3000	3070	64-56	72 × 5	1650	1900	2200	190	765	715
3000	600	3405	3210	3290	64-56	76 × 5	1750	2000	2300	190	765	715
