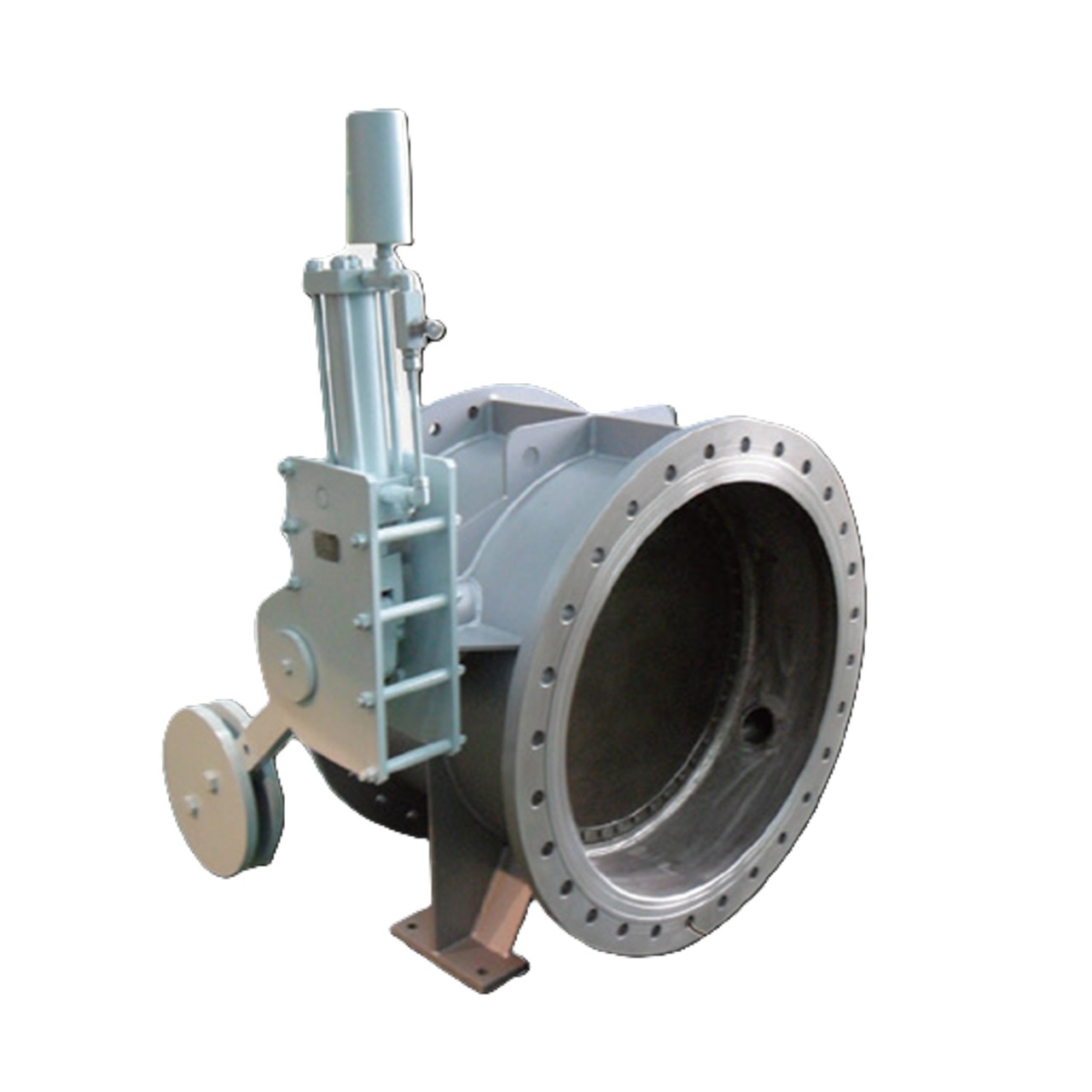

버터플라이식 체크 밸브
Butterfly Check Valve
특성
ㆍ스윙식 체크밸브/버터플라이식 체크밸브(Swing Check Valves / Butterfly Check Valves)
ㆍ펌프 정지 시 발생하는 역류를 차단하여 펌프 및 관로상 기자재 보호
ㆍ사용자 요구에 따라 역류로 인한 급격한 닫힘을 방지하기 위해 충격 완충 장치(DASH-POT) 부착 가능
ㆍ바이패스 밸브나 무게추(Weight)도 사용자 요구에 따라 추가할 수 있음
표준사양
규격 : 200mm ~ 2,000mm (이외 규격 주문 제작 문의)
사용 압력
1종: 0.44MPa (4.5kgf/㎠)
2종: 0.74MPa (7.5kgf/㎠)
3종: 0.98MPa (10kgf/㎠)
고압형: 1.57MPa (16kgf/㎠) 이상 (제작 문의)
밸브 접합부 플랜지식 표준 규격: KS D 3578, D 4308
※ 고객 요구에 따라 다른 규격도 적용 가능함
