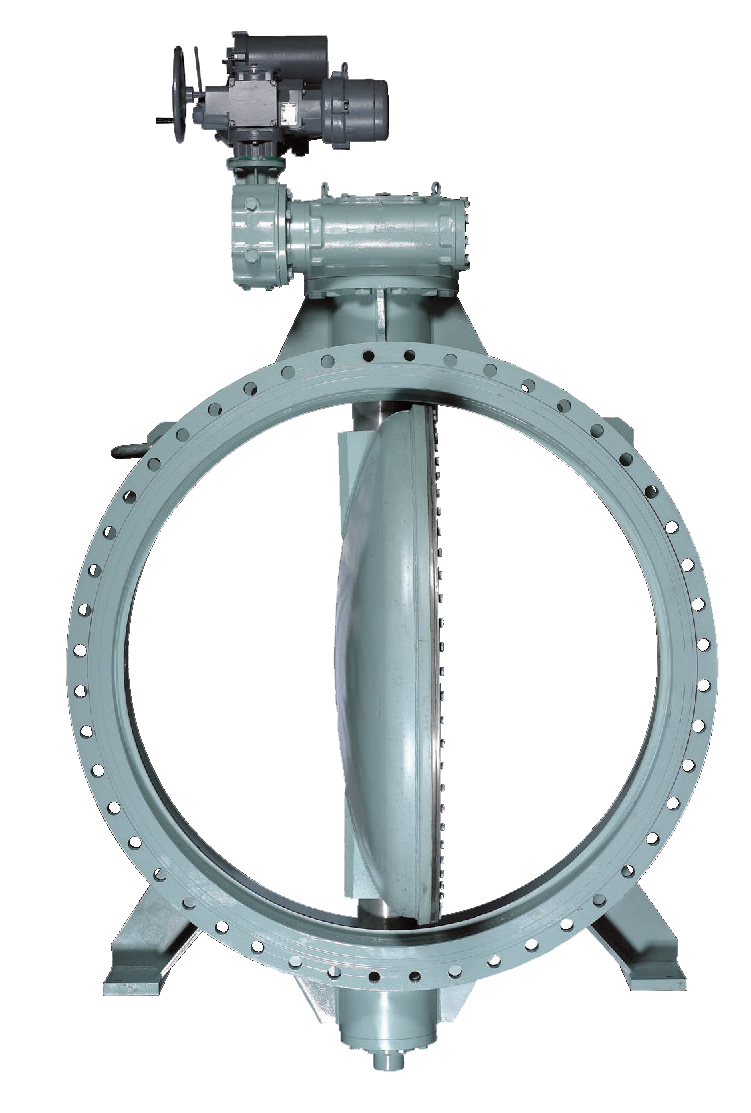

메탈시트 버터플라이 밸브
Metal Seat Butterfly Valve
특성
ㆍ버터플라이 밸브는 주로 상·하수도에 사용되며 KS B2333(AWWA C504, BS5155, JIS B2064) 규격을 만족함
ㆍ조작 방식은 수동, 전동, 개폐대식(2상식), 실린더형 등으로 제공됨
ㆍ과중한 조건에서도 원활한 작동이 가능하도록 설계되었음
표준사양
규격: 수평형 200mm ~ 3,000mm, 수직형 200mm ~ 3,000mm
※ 고객 요구에 따라 호칭경 200mm 미만 및 3,000mm 이상 대구경도 제작 가능함
사용 압력
1종: 0.44MPa (4.5kgf/㎠)
2종: 0.74MPa (7.5kgf/㎠)
3종: 0.98MPa (10kgf/㎠)
고압형: 1.57MPa (16kgf/㎠) 이상 (제작 문의)
밸브 접합부 플랜지식 표준 규격: KS D 3578, D 4308
※ 고객 요구에 따라 다른 규격도 적용 가능함
