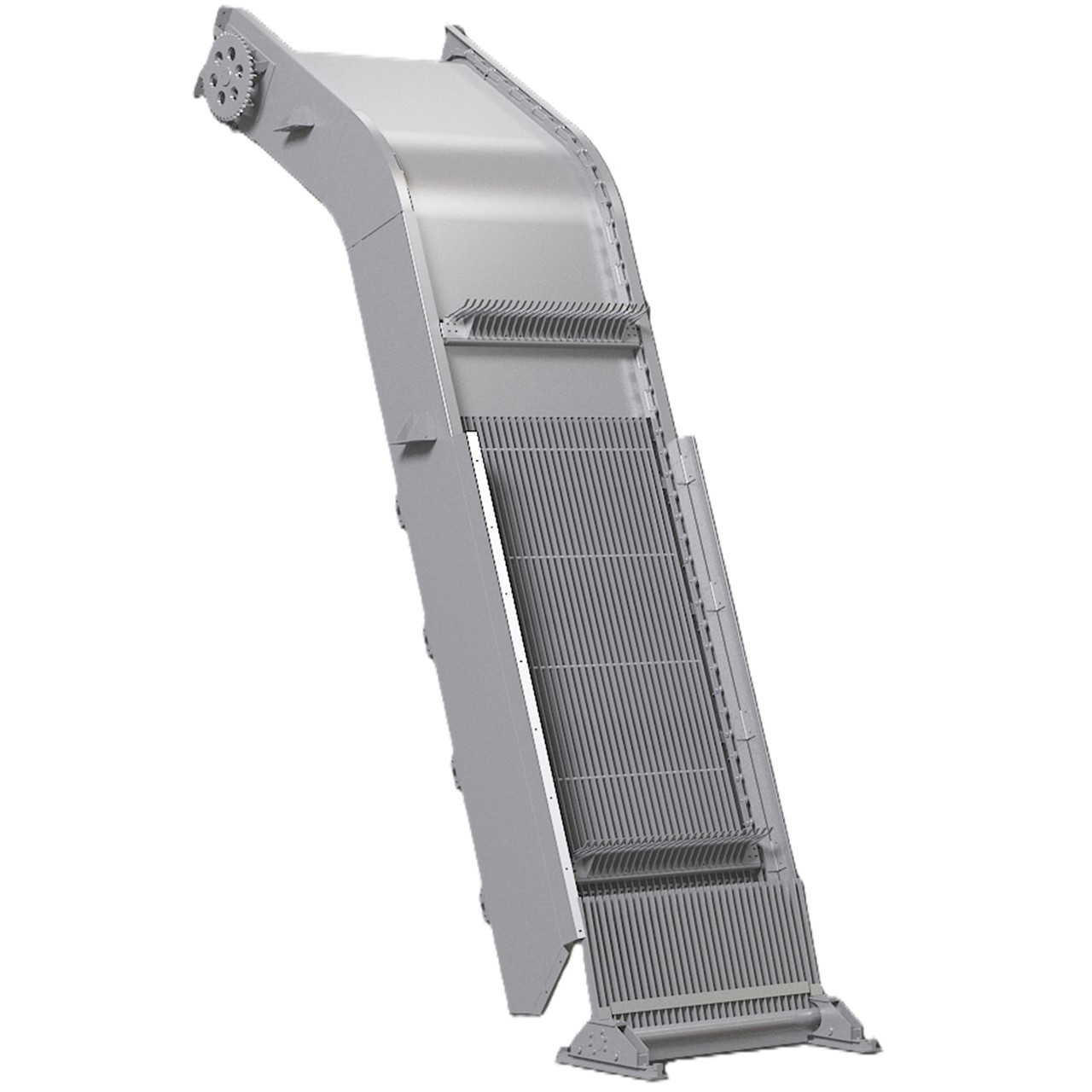

로터리 제진기
Rotary Screen
기술 개요
로터리 제진기는 유입되는 수류를 따라 주스크린의 간살 사이에 걸린 협잡물을 4세트의 레이크가 연속 회전하며 인양·제거하는 장치임
① 수로를 따라 유입된 협잡물이 주스크린 간살에 포집되면, 체인에 연결된 레이크가 협잡물을 걸러 상부 방향으로 회전 인양함
② 레이크가 최상부에 도달하면 체인 회전 방향의 반전 또는 낙하 구조를 통해 협잡물을 자연 낙하시키며 분리·제거함
이 과정을 반복함으로써 수중펌프 전단에서 협잡물을 안정적으로 제거하여 펌프의 막힘 및 과부하를 방지하고 설비의 연속 운전을 가능하게 함
특성
ㆍ제진기 운전 중 스크린 끼임 발생 시 레이크 후면부의 탄성 구조로 개별 회동하여 구동부 및 설비 손상 방지함
ㆍ전위스크린 이동 구조를 통해 작업 공간을 확보할 수 있어, 현장 조건에 따라 배치할 수 있으며 제진기 하부에 침적된 토사 및 협잡물 제거가 용이함
ㆍ자사 기술 적용으로 레이크 및 전위스크린 손상 시 부분 교체가 가능하여 유지관리 효율이 높음
ㆍPC 또는 스마트폰을 통한 원격 제어 및 모니터링이 가능함

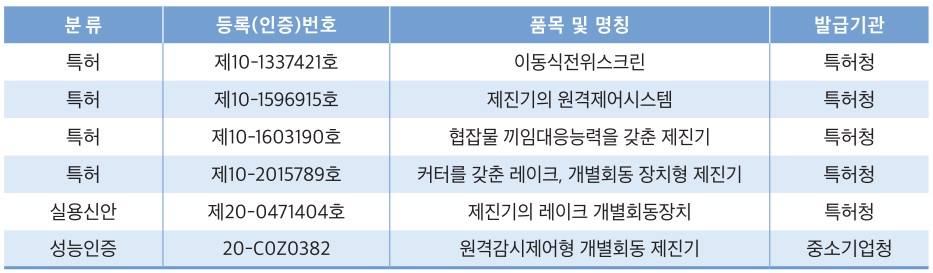

기술 현황
용도

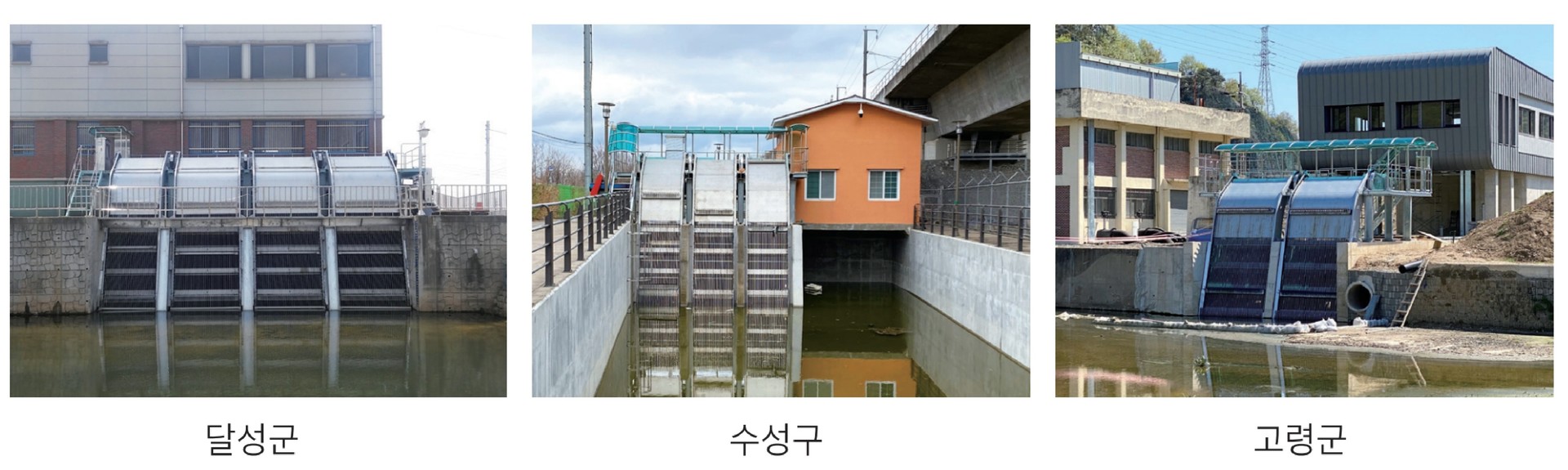

설치 사례
